Микросхема драйвера PW0268 для управления сонарами Pro-Wave

PW0268 – драйвер ультразвукового сонара компании Pro-Wave идеально подходит для систем измерения расстояния. Микросхема имеет множество конструктивных особенностей, расширяющих ее производительность и упрощающих  использование в приложениях.

Управляемый внешним сигналом RC-генератор автоматически отслеживает и компенсирует сдвиг резонансной частоты ультразвукового преобразователя, вызванный изменением температуры окружающей среды.

Предусилитель с фиксированным коэффициентом усиления можно приспособить для компенсации изменения чувствительности преобразователя. Крутизну усилителя с переменным коэффициентом усиления, управляющего постоянной времени с дискретностью 32 шага, можно изменять посредством изменения частоты системного тактового генератора.

Встроенный компаратор преобразует аналоговый уровень принятого отраженного сигнала в цифровой сигнал с TTL-уровнем для использования внешним микроконтроллером.

Параметры интегрированного полосового фильтра можно легко варьировать, в зависимости от нужд приложения, изменяя номиналы нескольких внешних компонентов. Частота системного тактового генератора подстраивается для изменения параметров микросхемы, включая длительность, частоту повторения, и количество излучаемых импульсов.

Отличительные особенности:

• напряжение питания: 6...10 В;
• частота системного тактового генератора:
  • 660 кГц (номинальная),
  • 0,001…1500 кГц (рабочий диапазон);
• частота ультразвукового генератора,
  • 40 кГц (номинальная),
  • 0,001…500 кГц (рабочий диапазон);
• перестраиваемый R/C-генератор компенсирует температурный дрейф резонансной частоты преобразователя;
• усилитель с большим коэффициентом усиления: 32 ступени значений коэффициента усиления;
• интегрированный полосовой фильтр уменьшает количество внешних компонентов;
• двунаправленная линия Ввода/Вывода упрощает функцию управления передачей импульса и приемом отраженного сигнала;
• температурный диапазон: -40°C ... +85°C;
• корпус: SSOP-20.

Для сопряжения сонаров с драйвером PW0268 рекомендуем использовать трансформаторы K4000001 и K4000004 производства Pro-Wave.

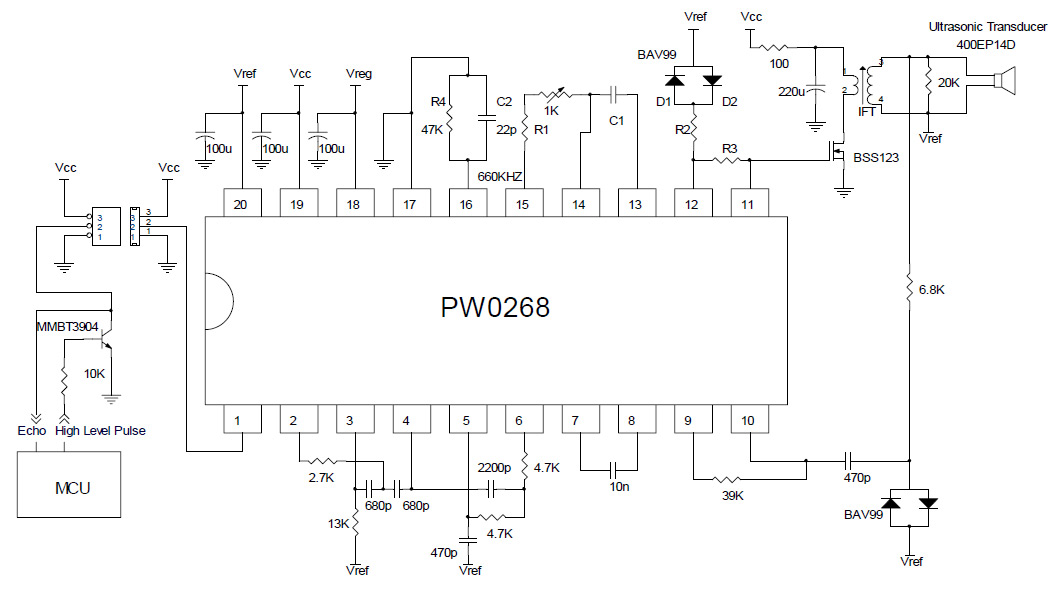

Схема включения PW0268

Области применения: системы управления автомобилями, электронные дальномеры, другие эхолокационные приложения.

Анонс составил и подготовил
Самоделов Андрей
e-mail:contact@terraelectronica.ru

Опубликовано: 08.12.2010
