TS19370 и TS19371 - простые в применении повышающие драйверы для управления светодиодами

TS19370CX6 RF и TS19371CX6 RF - повышающие DC/DC-преобразователи, разработанные компанией Taiwan Semiconductor для управления от 2 до 9 последовательно включенными белыми светодиодами от Li-Ion элемента (или до 126 светодиодов (9х14) от источника 12 В для TS19371). Последовательное включение обеспечивает одинаковый ток через светодиоды, что приводит к одинаковой яркости свечения.

Небольшая емкость выходного конденсатора 0,22 мкФ (4,7 мкФ для TS19371) позволяет уменьшить размер модуля по сравнению с альтернативными решениями. Малое падение напряжения в цепи обратной связи 95 мВ уменьшает потери мощности и повышает КПД. Микросхема имеет схему защиты выхода от перенапряжения при обрыве в цепочке светодиодов.

Обе микросхемы работают на фиксированной частоте преобразования 1,2 МГц, что позволяет использовать малогабаритные дроссели и конденсаторы.

Отличительные особенности:

• КПД до 88%;
• количество подключаемых светодиодов:
  • до 6 светодиодов при Vвх = 5 В (TS19370),
  • до 9 светодиодов при Vвх = 9...15 В (TS19370),
  • до 126 светодиодов (9х14) при Vвх = 12...15 В (TS19371),
  • до 6 (1 Вт) цепочек светодиодов при Vвх = 12 В (TS19371);
• защита выхода от перегрузок по напряжению свыше 30 В;
• ШИМ управление яркостью при частоте управляющих импульсов 1…10 кГц;
• аналоговое управление яркостью;
• температуратурный диапазон: -40…+85°С;
• корпус: SOT-26.

Рис. Схема включения TS19370

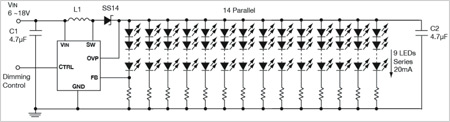

Рис. Схема включения TS19371

Области применения: сотовые телефоны, портативные устройства PDA, GPS, модули ЖКИ-дисплеев, фоновая подсветка.
