Модуль калиброванного цифрового датчика влажности HTM-B71

Модуль HTM-B71-H, выпускаемый под брендом TronSens, объединяет преимущества точного, емкостного датчика влажности и микросхемы высокой степени интеграции.

Система обработки сигнала от датчиков температуры и влажности, встроенная в микросхему, обеспечивает получение цифровых отсчетов измеряемых величин и передачу их через I2C-совместимый интерфейс.

Модуль с высокой точностью калибруется в заводских условиях, что делает ненужной дополнительную калибровку пользователем. Как ошибки нелинейности преобразования, так и ошибки температурного дрейфа корректируются микросхемой, что обеспечивает высокую точность измерений в широком интервале температур.

По сравнению с монолитными решениями, HTM-B71 обеспечивает большие преимущества. С точки зрения качества и конструкции, датчик является развитием хорошо зарекомендовавших себя датчиков HS-серии.

Кроме того, HTM-B71 обеспечивает аналогичные высокие характеристики, за счет использования того же самого полимера. Датчик имеет высокую химическую стойкость и превосходную температурную стабильность, даже в критических областях применения при повышенной влажности.

Корпус модуля представляет собой SIL-корпус с расстоянием между выводами 1,27 мм, который совместим со стандартными разъемами. Таким образом, не требующий калибровки датчик легко интегрируется в пользовательские приложения.

Отличительные особенности:

• диапазоны измерения: 0...100% rH, -40...+125°C;
• точность измерений: ±1,8% rH и ±0,2°C;
• точная калибровка и термокомпенсация;
• химическая инертность, стойкость к выпадению конденсата;
• низкий гистерезис, компенсация ошибок нелинейности и температурного дрейфа;
• напряжение питания: 2,7…5,5 В;
• потребляемый ток: менее 1 мкА (25°C, спящий режим);
• цифровой I2C-интерфейс для связи с MCU;
• качественная керамическая подложка;
• SIL-контакты разъемного типа с шагом 1,27 мм;
• миниатюрная, полностью заменяемая конструкция;
• механическая надежность;
• оптимальное соотношение цена/производительность;
• соответствие RoHS.

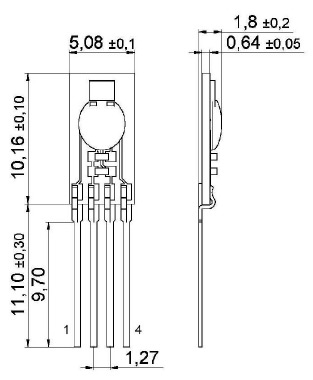

Рис. Габаритный чертеж модуля HTM-B71
Назначение выводов: 1: SDA, 2: GND, 3: VDD, 4: SCL

Области применения: автомобили, бытовая техника, потребительские товары, кондиционеры воздуха, инструментарий.

Анонс составил и подготовил
Самоделов Андрей
e-mail:contact@terraelectronica.ru

Опубликовано: 22.12.2010
