Микроконтроллер PIC16F707 предлагает 32 канала емкостных датчиков и низкое энергопотребление

PIC16F707-I/PT - высокопроизводительный RISC CPU с технологией nanoWatt XLP компании Microchip, работающий на частоте до 20 МГц с временем выполнения инструкций 200 нс, с 8 кСлов Flash-памяти программ, 363 Байт памяти данных (SRAM).

Микроконтроллер имеет поддержку прерываний, 8-уровневый аппаратный стек, 3 режима адресации и доступ на чтение к памяти программ, программируемую защиту кода. Система команд состоит из 35 инструкций, выполняемых за один такт (за исключением переходов) и проста для изучения.

Микроконтроллер поддерживает технологию mTouch и имеет 2 канала для обслуживания до 32 сенсорных датчиков, что позволяет одновременно обрабатывать 2 нажатия. Блоки могут работать в спящем режиме и обеспечивают низкое энергопотребление в режиме датчиков приближения. Форма сигнала подстраивается для получения оптимальной шумовой производительности.

PIC16F707 совместим по выводам с микроконтроллерами PIC16CXXX и PIC16FXXX.

Отличительные особенности:

• высокоточный внутренний генератор на 16 МГц или 500 кГц с заводской точностью установки ±1% и программируемым делителем на 1, 2, 4 или 8;
• экономичный внутренний генератор на 31 кГц;
• блок тактирования с 3 режимами кристалл/резонатор и 3 режимами внешнего тактирования;
• 8-разрядный 14-канальный АЦП с возможностью преобразования в спящем режиме и опорным напряжением 1,024/2,048/4,096 В;
• 5-разрядный rail-to-rail резисторный DAC с выбором ИОН;
• до 35 линий Ввода/Вывода с подтягивающими резисторами и высоким выходным током для непосредственного управления светодиодами;
• 8 разрядные таймеры Timer0/A/B;
• расширенные 16-разрядные таймеры Timer1/3;
• 8 разрядный Таймер/Счетчик Timer2: с 8-разрядным Регистром Периода, предделителем и постделителем;
• два 16-разрядных ШИМ модуля Захвата/Сравнения (CCP) с разрешением 12,5 нс и максимальной частотой генерации 20 кГц;
• AUSART, SSP, SPI, I2C с Адресной Маской;
• POR, PWRT, OST BOR, WDT;
• внутрисхемный программатор (ICSP) и отладчик (ICD);
• высокая прочность Flash-ячеек:
  • 1 000 циклов записи,
  • время хранения: более 40 лет;
• температурный диапазон: -40°C...+85°C;
• корпус DIP-40.

Управление электропитанием:

• рабочее напряжение: 1,8...5,5 В;
• спящий режим: 20 нА при 1,8 В;
• WDT: 500 нА при 1,8 В;
• генератор для Timer1: 600 нА при 1,8 В и 32 кГц;
• внутренний стабилизатор 3,2 В.

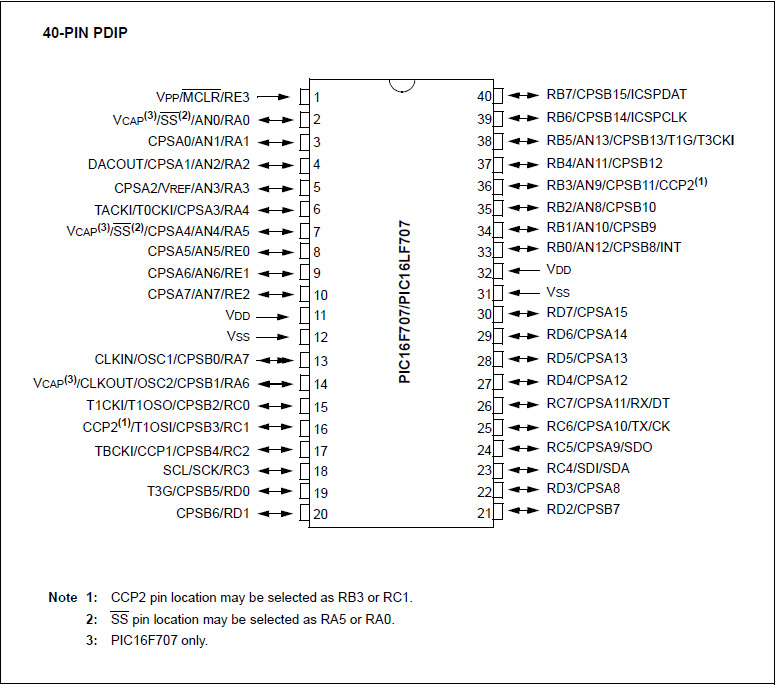

Назначение выводов PIC16F707

Анонс составил и подготовил
Самоделов Андрей
e-mail:contact@terraelectronica.ru

Опубликовано: 17.01.2011
