Модуль HP04S высокоточного цифрового барометра с микроконтроллером на борту
HP04S – миниатюрный барометрический модуль, содержащий в своем составе датчик давления, АЦП высокой точности и MCU (для вычислений и обмена данными). Модуль имеет выводы CS (выбор микросхемы), CP, DATA и VDD порта для обмена данными с внешним микроконтроллером. HP04S выводит в последовательном формате как данные о температуре, так и данные о давлении, тестируя величину точки перехода (+/2,4,6) для компенсации текущего значения давления.
Отличительные особенности:
- интегрированный цифровой датчик давления;
- диапазон абсолютного давления 300-1100 гПа;
- температурная компенсация значения давления;
- цифровой выход сигнала, с SPI-интерфейсом, удобный для обмена данными с внешним MCU;
- компактный размер и удобное управление;
- напряжение питания: 2,4…3,6 В;
- низкая потребляемая мощность:
- ток потребления в рабочем режиме: 100 мкА,
- ток потребления в режиме ожидания: менее 1 мкА;

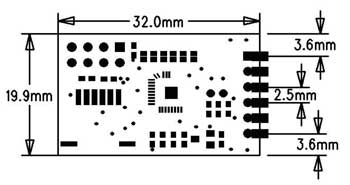

Габариты модуля HP04S
Описание выводов модуля HP04S:
| Номер вывода | Обозначение | Вход/выход | Описание |
| 1 | VDD | Вход | Напряжение питания модуля |
| 2 | GND | --- | Отрицательный вывод источника питания |
| 3 | CS | Вход | Вход разрешения работы модуля HP04S. Высокий активный уровень |
| 4 | CP | Вход | Вход тактовой частоты для управления системой |
| 5 | DATA | Выход | Выход сигнала данных |
| 6 | VPP | --- | Вывод предназначен только для тестирования модуля |
