Обновленное семейство HSF датчиков абсолютного давления
HSF0100-TQ, HSF0700-TQ, HSF1000-TQ и HSF2000-TQ - семейство пьезорезистивных датчиков абсолютного давления, основанных на MEMS-технологии. Они созданы для приложений, особенно требовательных к стоимости комплектующих, в которых чувствительный элемент должен быть интегрирован в конечное изделие, и предназначены для использования в некоррозийной, неионогенной среде. Кроме того, датчики могут быть помещены в единый корпус со специфичным для приложения датчиком таким образом, чтобы можно было определить характеристики производительности и выходной диапазон.
Отличительные особенности:
Диапазон измерения давления (напряжение 5 В, температура +25°C, влажность от 30% до 90%)
| Микросхема | кПа | бар | мбар | PSI | Атм. | мм рт. ст | мм вод. ст. | кг/см2 |
| HSF0100-TQ | 100 | 1 | 1000 | 15 | 1 | 750 | 10207 | 1 |
| HSF0700-TQ | 700 | 7 | 7000 | 100 | 7 | 5250 | 71449 | 7 |
| HSF1000-TQ | 1000 | 10 | 10000 | 150 | 10 | 7500 | 102070 | 10 |
| HSF2000-TQ | 2000 | 20 | 20000 | 300 | 20 | 15000 | 204140 | 20 |
Рабочие значения параметров
| Параметр | Мин. | Тип | Макс. | Единица |
| Напряжение питания | 0 | 5,0 | 10,0 | B |
| Потребляемый ток | 0 | 1,5 | 3,0 | мА |
| Напряжение сдвига | 60 | 100 | 150 | мВ |
| Напряжение смещения | -30 | 0 | 30 | мВ |
| Температурный коэффициент | -16 | -22 | -28 | %FS/100°C |
| Температурный коэффициент нестабильности нуля | -4 | -6 | -8 | %FS/100°C |
| Нелинейность | 0 | 0,1 | 0,5 | %F.S |
| Сопротивление моста | 4 | 5 | 6 | кОм |
| Предельное давление | 2x | Ном. FS | ||
| Рабочая температура | -40 |
| +125 | °C |
| Температура хранения | -40 |
| +125 | °C |

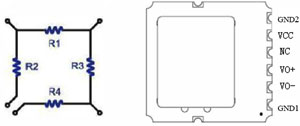

Назначение выводов

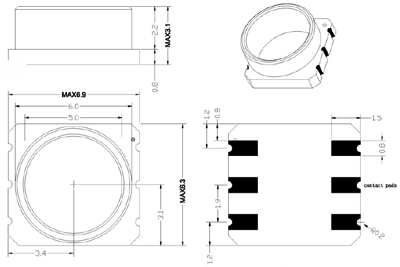

Габаритные размеры корпуса FR4:
Области применения:
Анонс составил и подготовил
Самоделов Андрей
e-mail:contact@terraelectronica.ru
Опубликовано: 07.02.2011
