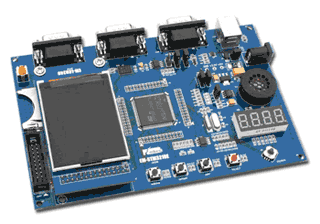

Отладочная плата EM-STM3210E на базе STM32F103 с дисплеем TFT LCD 2,4”

EM-STM3210E – отладочная плата на базе микроконтроллера STM32F103ZE с ядром Cortex-M3 и тактовой частотой до 72 МГц. STM32F103ZE имеет 512 КБ Flash-памяти и 64 КБ ОЗУ. На плате доступно большое количество периферии - USB, CAN, интерфейс карт памяти SD, TFT-LCD, последовательный интерфейс RS232.

Отличительные особенности:

• микроконтроллер: STM32F103ZE:
  • тактовая частота до 72 МГц,
  • ядро Cortex-M3;
  • память 512 КБ Flash и 64 КБ ОЗУ;
• 2 МБ NOR FLASH;
• 128 КБ SRAM;
• 128 МБ NAND FLASH;
• 8 МБ SPI Flash;
• часы реального времени;
• интерфейс карт памяти SD;
• интерфейс подключения TFT-LCD;
• датчик температуры;
• 20-выводный JTAG-интерфейс;
• 2х RS232;
• USB Device;
• 4х LED;
• 4х 8-LED выходов;
• CAN с разъемом DB9.

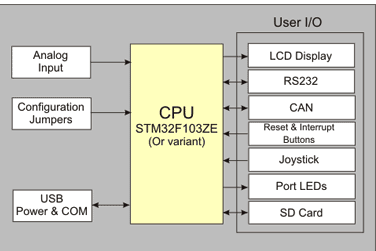

Функциональная схема EM-STM3210E.

Комплектация:

1. отладочная плата EM-STM3210E,
2. дисплей TFT LCD 2,4” (240х320),
3. комплект кабелей,
4. CD с документацией.

Техническая документация и программное обеспечение:

• руководство пользователя
• схемотехника модуля

Анонс составил и подготовил
Усанин Илья
e-mail: usanin@terraelectronica.ru

Производители: Embest

Опубликовано: 05.03.2011
