Одноканальный емкостной датчик AT42QT1010, выполненный по технологии QTouch

AT42QT1010-TSHR - цифровой емкостный датчик, производства компании Atmel, с широкополосным переносом заряда (QT), который может обнаруживать как прикосновение, так и приближение, что делает его идеальным для реализации сенсорных панелей управления.

При правильной разработке электродов и схемы, автономная цифровая ИС может обнаруживать прикосновение или приближение на расстояние до нескольких сантиметров через любые диэлектрики, такие как: стекло, пластмасса, камень, керамика и даже дерево. Кроме того, она может превращать небольшие металлические части устройств в емкостные датчики, позволяющие отвечать на прикосновение или приближение. Такие возможности, вместе с возможностью само-калибровки, могут привести к новым концепциям в разработке устройств.

AT42QT1010 создана специально для реализации сенсорных интерфейсов управления. Она имеет все аппаратные функции и обработку сигнала, необходимые для стабильной работы в широком диапазоне изменяющихся внешних условий. Для работы микросхемы требуется только один недорогой конденсатор.

Отличительные особенности:

• один датчик, конфигурируемый либо как одиночная кнопка, либо как датчик приближения;
• запатентованная технология широкополосного переноса заряда;
• размер сенсорной площадки: 6 мм x 6 мм или больше (зависит от толщины несущего основания);
• форма электрода: сплошной или контурный;
• требуется один слой печатной платы (PCB);
• материал электродов: напыление медью, серебром, углеродом, оксидом индия (ITO);
• основание для электродов: печатная плата (PCB, FPCB), пластиковая пленка, стекло;
• материал панели: пластик, стекло, композиты, окрашенные металлической краской поверхности;
• толщина панели: до 12 мм для стекла, 6 для пластика (в зависимости от размера и емкости электродов);
• чувствительность кнопки определяется емкостью сенсора (Cs);
• цифровой выход, активный уровень – высокий;
• хорошая влагостойкость;
• обработка сигнала: самокалибровка, автоматическая компенсация дрейфа, фильтрация шума;
• напряжение питания: 1,8…5.5 В;
• потребляемый ток: 17 мкА (при 1,8 В);
• корпус SOT23-6.

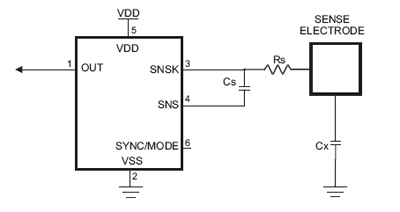

Типовая схема включения AT42QT1010

Области применения:

• панели управления;
• бытовая техника;
• приложения с датчиками приближения;
• игрушки;
• управление освещением;
• механические кнопки и переключатели.

Анонс составил и подготовил
Самоделов Андрей,
E-mail: contact@terraelectronica.ru

Опубликовано: 11.04.2011
