GPS-модуль L10 – низкая цена и высокая чувствительность

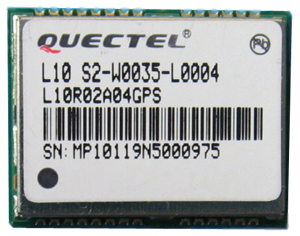

L10 [S2-W0035] - новый бюджетный GPS-модуль компании Quectel. Базирующийся на популярном чипсете MTK 3329, этот 66-канальный GPS-модуль имеет высокую чувствительность -165 дБм, что позволяет использовать его даже внутри помещений, разумеется, при наличии каких-либо путей для прохождения сигнала спутников (окна, двери). Навигационные данные можно получать одновременно по линиям UART и USB.

GPS-модуль L10 имеет встроенную схему контроля короткого замыкания в антенне. А логическим сигналом на специальном выводе EXTIN можно переводить модуль в режим пониженного энергопотребления.
Практические испытания подтверждают высокую чувствительность модуля – внутри помещения модуль успешно стартует даже при работе на антенну в виде отрезка провода длиной 5 см.

Конструкция модуля допускает как автоматическую, так и ручную пайку. Расположение выводов модуля совпадает с распиновкой модулей uBlox (и некоторых других производителей), что позволяет использовать L10 как замену, не внося никаких дополнительных изменений в существующую конструкцию устройства.

Отличительные особенности:

• Рабочая частота L1 1575.42 МГц;
• Количество каналов приема: 66;
• Напряжение питания: 3,0…4,3 В;
• Потребление:
  • режим обнаружения 43 мА,
  • режим слежения 38 мА,
  • режим пониженного энергопотребления 2 мА;
• Чувствительность:
  • режим обнаружения спутников -148 дБм,
  • режим слежения за спутниками -165 дБм;
• Частота обновления данных 1 Гц;
• Время холодного старта не более 35 c;
• Время теплого старта не более 35 c;
• Время горячего старта не более 1 c;
• Точность горизонтальная 3 м;
• Точность определения скорости 0,1 м/с;
• Точность определения ускорения 0,1 м/с?;
• Тип антенны: активная и пассивная;
• Питание антенны: внешнее или внутреннее;
• Интерфейсы: RS-232, USB 2.0;
• Температурный диапазон: -40°С…+85°С;
• Габариты: 22,4х17х3 мм;
• Вес: 2 г.

Производители: Quectel

Опубликовано: 15.04.2011
