Микроконтроллер STM8S доступен в DIP-корпусе

STM8S105K6B6 и STM8S105K4B6 – микроконтроллеры семейства STM8S от одного из мировых лидеров, компании STMicroelectronics, пополнилась микроконтроллерами в DIP- корпусе, что дополнительно расширяет возможности по их применению. Семейство STM8S актуально для использования в сложных промышленных условиях работы благодаря таким характеристикам как расширенный температурный диапазон, высокая устойчивость к электромагнитным помехам, контроль специальных областей Flash-памяти, стабильность параметров во всем температурном диапазоне и во всем диапазоне питающих напряжений.

Отличительные особенности:

максимальная тактовая частота: 24 МГц;
напряжение питания: 2,95…5,5 В;
Flash-память: 32 Кб (STM8S105K6) и 16 Кб (STM8S105K4);
срок сохранности Flash-памяти: 20 лет при +55 °C;
2 Кб RAM-память;
1 Кб EEPROM (300 000 циклов записи/очистки);
2 внутренних источника тактирования (16 МГц и 128 кГц);
встроенный супервизор питания и сброса;
beCAN 2.0B, до 1 Мбит/с;
USART (LIN 2.1), SPI, I2C, BEEPER;
контроллер вложенных прерываний, 32 вектора;
многофункциональные 16-бит таймеры (Захват/Сравнение, ШИМ);
16-бит таймер для управления двигателями (Захват/Сравнение, ШИМ, комплементарные выходы, dead-time);
2 сторожевых таймера;
10-бит АЦП, 7 каналов;
температурный диапазон: -40 °C … +125 °C;
корпус SDIP-32.

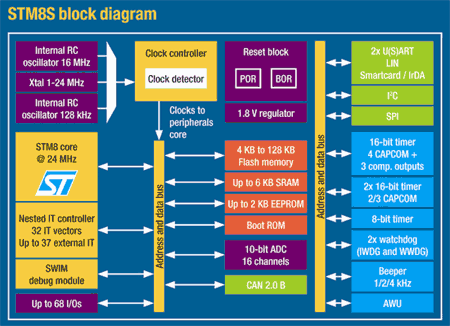

Структурная схема STM8S представлена на рисунке.

Структурная схема STM8S

Опубликовано: 18.05.2011
