LDO-стабилизаторы серии NCP4620 на 150 мА и широким диапазоном входных напряжений

NCP4620 – семейство КМОП LDO-стабилизаторов напряжения с выходным током до 150 мА и диапазоном входных напряжений от 2,6 до 10 В. Микросхемы имеют высокую точность на выходе, порядка 1%, и низкий температурный коэффициент ±80 ppm/°C. Стабилизаторы NCP4620 оснащены защитой от перегрева и входом отключения (Enable). Данные микросхемы представлены в модификациях со стандартным выходом и выходом с автоматическим разрядом (Auto Discharge).

Отличительные особенности NCP4620:

• диапазон рабочего входного напряжения: 2,6…10 В (макс. 12 В);
• диапазон выходных фиксированных напряжений: 3,3 и 5,0 В;
• прямое минимальное падение напряжения: 165 мВ (Iвых. = 100 мА и Uвых. = 3,3 В);
• подавление пульсаций питания: 70 дБ при 1 кГц;
• точность выходного напряжения: ±1,0%;
• низкий собственный ток потребления: 23 мкА;
• линейная стабилизация: 0,02 %/В;
• отключение питания микросхемы при перегреве до 165°C;
• стабильная работа с керамическими конденсаторами на входе и выходе;
• температурный диапазон: ?40°C…+85°C;
• корпус SOT23-5.

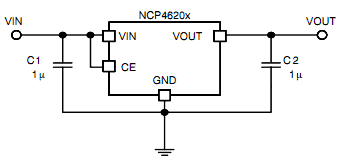

Типовая схема включения NCP4620

Области применения: устройства с батарейным питанием от двух литий-ионных батарей, сетевое и коммуникационное оборудование, камеры, видео-рекодеры, телевизионные приставки и камкордеры, игрушки.

Опубликовано: 13.07.2011
