LSM303DLHC- цифровой MEMS-компас и акселерометр в едином корпусе

LSM303DLHC – новая цифровая микросхема STMicroelectronics, сочетающая в одном корпусе трехосевой акселерометр и трехосевой магнитный датчик, является самым настоящим MEMS-компасом с низким собственным потреблением, что отвечает требованию рынка интеллектуальных навигаторов и остальных изделий распознавания положения и движения, работающих от батарей.

Цифровой магнитный датчик в компасе создан на основе магнито-резистивной технологии компании Honeywell (Anisotropic Magneto-Resistive – AMR). Технология AMR имеет высокую точность измерения магнитного поля по всем осям (х, y, z), что устраняет необходимость в концентраторах магнитного потока, как это требуется в случае использования датчиков Холла из-за потери смещения при намагничивании датчика. Благодаря повышенной точности, MEMS-компас LIS331DLHC определяет направление в местах, где магнитное поле земли ниже среднего, как например, в металлических зданиях или в странах, находящихся в высоких географических широтах (Россия, Канада, Норвегия, и т.д.). Вдобавок, магнитная часть этого датчика имеет встроенную систему компенсации внутреннего смещения, что минимизирует необходимость калибровки датчика. Такой MEMS-компас способен предоставлять точную информацию о направлении движения человека или машины даже когда сигналы GPS или ГЛОНАС не доступны.

Отличительные особенности:

3 канала измерения напряженности магнитного поля;
3 канала измерения ускорения;
диапазоны измерения напряженности магнитного поля: ±1,3/±1,9/±2,5/±4,0/±4,7/±5.6/±8,1 Гаусса;
диапазоны измерения ускорения: ±2g/±4g/±8g/±16g;
16-разрядный формат выходных данных;
последовательный I2C-интерфейс (100 кГц или 400 кГц);
напряжение питания аналоговой части: 2,16…3,6 В;
режимы экономии энергии;
2 независимых программируемых генератора прерываний для определения свободного падения и движений;
встроенный датчик температуры;
встроенный буфер FIFO;
определение 6D/4D ориентации;
температурный диапазон: -40°C...+85°C;
корпус LGA-14 (3x5x1 мм).

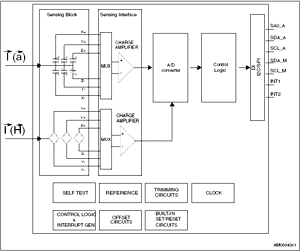

Структурная схема LSM303DLHC

Опубликовано: 20.07.2011
