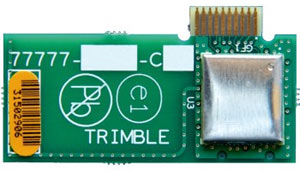

GPS-модуль ZELIA Trimble c петлевой антенной и МШУ на единой плате

ZELIA [77794-00] - новый GPS-модуль от компании Trimble с интегрированной на единой плате петлевой антенной и малошумящим усилителем. Высокие параметры чувствительности достигаются применением отдельного МШУ, который расположен на другой стороне печатной платы (относительно GPS-модуля). С точки зрения интерфейса управления, модуль ничем не отличается от других GPS-модулей CONDOR.

GPS-модуль ZELIA отлично подходит для персональных трекеров и других портативных навигационных устройств, где необходимо обеспечить малую толщину корпуса. Любые другие варианты антенн – керамические или квадрифилярные имеют большую ширину.

Отличительные особенности:

модуль с интегрированной антенной и внешним МШУ;
тип группировки: GPS;
количество каналов: 22;
чувствительность при обнаружении: -146 дБм;
чувствительность при слежении: -160 дБм;
точность горизонтальных координат: менее 2,5 м (50%) менее 5 м (90%) м;
точность определения скорости: 0,06 м/с;
точность меток времени: 25 нс;
напряжение питания: 2,7…3,3 В;
время холодного старта: 35 с;
время теплого старта: 35 с;
время горячего старта: 1 с;
потребляемая мощность (макс): 120 мВт;
интерфейсы: UART, PPS;
протоколы: NMEA 0183;
температурный диапазон: -40°C...85°C;
габариты: 36,0x16,0x4,0 мм;
ответные разъемы: ASP-161117-01 (угловой) или ASP-161116-01 (прямой).

Опубликовано: 05.10.2011
