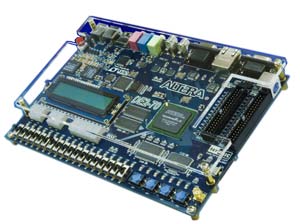

Плата DE2-70 для ознакомления и разработки

DE2-70 - плата для разработки и обучения, оснащенная микросхемой Altera Cyclone II 2C70 с 70 000 логических элементов, не только вобрала в себя все преимущества платы Altera DE2, такие как мультимедиа, запоминающие устройства и сетевые интерфейсы, но также имеет больше компонент памяти, чем когда-либо до этого.

Плата обладает богатым набором функций, которые позволяют использовать ее в качестве лабораторного оборудования для практических курсов в университетах и колледжах, для создания различных проектов, а также для разработки сложных цифровых систем. Для платы DE2-70 компания Altera обеспечивает широкий набор различных материалов поддержки, включая обучающие материалы, готовые к изучению лабораторные работы, и большое количество примеров.

Плата DE2-70 имеет много полезных функций, которые позволяют пользователю создавать широкий спектр различных схем, от простейших логических устройств до мультимедийных проектов.

Отличительные особенности DE2-70:

• Встроенный USB Blaster для программирования и управления пользовательским API; поддержка режимов программирования JTAG и Active Serial (AS)
• 2 МБайт SSRAM
• 2 32 МБайт SDRAM
• 8 МБайт Flash память
• Гнездо для карт памяти SD
• 4 кнопки
• 18 переключателей
• 18 красных пользовательских светодиодов
• 9 зеленых пользовательских светодиодов
• 50 МГц генератор и 28,63 МГц генератор для источника тактирования
• 24-разрядный CD-качества аудио кодек с разъемами для линейного входа, линейного выхода и микрофонного входа
• VGA ЦАП (10-разрядный высокоскоростной строенный ЦАП) с разъемом VGA-выхода
• 2 TV декодера (NTSC/PAL) и разъем TV-входа
• Контроллер10/100 Ethernet с разъемом
• Host/Slave USB контроллер с разъемами USB type A иtype B
• RS-232 приемопередатчик с 9-контактным разъемом
• PS/2 разъем для мышки/клавиатуры
• IrDA трансивер
• 1 разъем SMA
• Два 40-контактных разъема для расширения системы с диодной защитой

Габаритные размеры:

• Размер: 153х203 мм.

Состав комплекта:

1. Плата Altera DE2-70 Board;
2. Altera Quartus II DVD сNios II - Version 7.2 (поставляется в варианте Quartus II Web Edition. Для детального ознакомления посетите страницу Quartus II Software — Subscription Edition and Web Edition Comparison);
3. Системный CD для DE2-70;
4. один USB кабель;
5. один сетевой адаптер 12В/2А;
6. шесть силиконовых ножек-подставок;
7. 2 кабеля (черного и красного цвета);
8. 2-контактные и 1-контактные разъемы.

Анонс составил и подготовил
Андрей Самоделов,
contact@terraelectronica.ru

Производители: Terasic

Опубликовано: 11.11.2011
