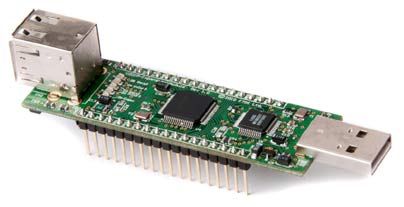

Многофункциональный модуль FT-MOD-4232HUB

FT-MOD-4232HUB – модуль расширения USB-интерфейса, основанный на FT4232H и предназначенный для подключения к модулям FTDI V2DIPx, чтобы увеличить количество интерфейсов. Однако этим его применение не ограничивается. Он может использоваться также как хаб или оценочный модуль для FT4232H.

Модуль имеет микросхему USB2.0 Hi-Speed hub, которая поддерживает до трех нисходящих USB портов: 2 через сдвоенный USB разъем и 1 через выводы DIL разъема. Кроме того, используя микросхему FT4232H USB Hi-Speed 4-портового моста, которая полностью поддерживает спецификацию USB, модуль может легко управлять четырьмя гибкими интерфейсными портами. Он идеален для целей разработки, позволяя быстро исследовать USB функциональность создаваемого устройства.

В модуле установлен GL850G USB 2.0 хаб-контроллер - недорогое и широко используемое решение для USB 2.0 хабов, обеспечивающее до 4 нисходящих USB портов. Микросхема GL850G – это полнофункциональное решение, поддерживающее режимы Individual/ Gang power management и двухцветные светодиоды состояния. GL850G может использовать внешнюю EEPROM для хранения PID/ VID и других настроек.

FT4232H – это высокоскоростной мост USB2.0 Hi-Speed (480 МБайт/с) в UART/ MPSSE. Микросхема имеет 4 интерфейса, которые можно сконфигурировать для асинхронного или синхронного обмена данными, 2 из которых можно сконфигурировать как MPSSE. Это позволяет FT4232H работать как 2 UART/ Bit-Bang порта и 2 MPSSE, которые могут эмулировать JTAG, SPI, I2C, Bit-bang или другие синхронные последовательные порты.

Отличительные особенности:

• Совместим с USB 2.0 Hi-Speed;
• Один стандартный разъем Type A USB для подключения к хосту;
• USB Hi-Speed FT4232H устройство для обмена данными USB-Serial/ Bitbang. Поддержка полного USB протокола;
• Интегрированный USB 2.0 Hi-Speed контроллер для поддержки до 3 нисходящих  USB портов;
• USB хаб-контроллер и FT4232H питаются от шины USB – не нужен внешний источник питания;
• Для питания внешних устройств на нисходящих USB портах доступен вывод для внешнего источника питания;
• Поддержка USB suspend и resume;
• 4 асинхронных последовательных интерфейса с 2 независимыми портами MPSSE;
• 4 интерфейса RS232;
• Скорость асинхронного обмена данными 300 Бит/с … 12 Мбит/с при  TTL уровнях;
• Скорость синхронного обмена (MPSSE) до 30 Мбит/с на JTAG, SPI и I2C;
• Двухпортовый USB A разъем и разъем с шагом 0,1” (2,54 мм) для поддержки до 3 нисходящих USB портов;
• Светодиоды состояния для нисходящих USB портов 2 и 3;
• Светодиод для индикации подключения внешнего источника питания нисходящих USB портов;
• Встроенная EEPROM 93LC56 для конфигурирования FT4232H;
• Совместимость с UHCI/ OHCI/ EHCI host controller.

Поддержка драйверов

Драйвера виртуального COM порта(VCP) для:

• Windows 2000, Server 2003, XP Server 2008
• Windows XP иXP 64-разрядов
• Windows Vista и Vista 64-разрядов
• Windows 7 и 7 64-разрядов
• Windows XP Embedded
• Windows CE 4.2, 5.0, 5.2 и6.0
• Mac OS-X
• Linux (2.6.9 или более поздняя)

Прямые драйвера D2XX Direct(USB драйвера + DLL программного интерфейса):

• Windows 2000, Server 2003, Server 2008
• Windows XP и XP 64-разрядов
• Windows Vista и Vista 64-разрядов
• Windows 7 и 7 64-разрядов
• Windows XP Embedded
• Windows CE 4.2, 5.0, 5.2 и6.0
• Linux (2.4 или более поздняя) и Linux x86_64

Области применения:

• Модули расширения для модулей FTDI V2DIPx, увеличивающие количество USB портов и интерфейсов.
• Быстрая интеграция USB в существующие электронные системы.
• Макетирование платформ USB интерфейсов для новых систем.
• USB 2.0 хабы для поддержки до 3 нисходящих USB портов.
• Преобразователи USB в многопортовые JTAG, SPI и I2C интерфейсы (для FT4232H доступны два интерфейса Multi-Protocol Synchronous Serial Engines –MPSSE)
• Преобразователи USB в мультипортовые UART(доступно до 4 портов).
