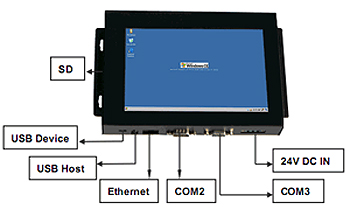

Новый одноплатный компьютер TH070S1 HMI Development Kit с 7-ми дюймовым дисплеем

TH070S1 HMI Development Kit - новый набор для разработчика, основанный на одноплатном компьютере SBC2440V с процессором S3C2440A от Samsung. TH070S1 HMI Development Kit разработан специально для систем HMI (Human Machine Interface), и является разновидностью систем управления основанных на дисплее.

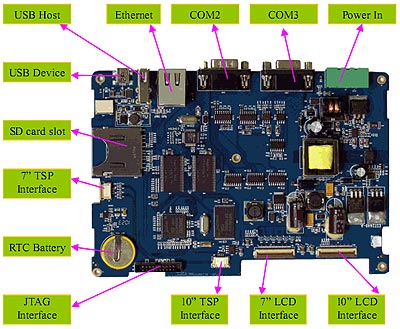

Внутри модуля TH070S1 находится плата SBC2440V с 64 МБ SDRAM, 128 МБ Nand Flash, USB-host портом и USB-device портом, последовательными портами RS-232 и RS-485, интерфейсом Ethernet, двумя интерфейсами для LCD-дисплеев и сенсорной панели (7 дюймов и 10 дюймов соответственно), разъемом для SD-карты. Так же имеется резервная батарея для часов и светодиодов.

TH070S1 поставляется с предустановленной операционной системой WinCE 5.0 BSP и документацией, которые должны помочь разработчику лучше понять операции по аппаратным средствам и создавать собственные приложения на данном устройстве. Embest предлагает ODM и OEM сервисы для данного устройства.

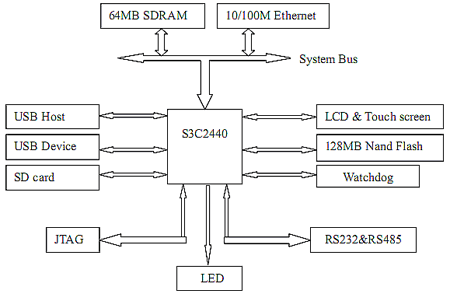

Функциональная блок-схема.

Отличительные особенности:

• Процессор Samsung S3C2440A с ядром ARM920T и тактовой частотой 400 МГц;
• 64 МБ SDRAM;
• 128 МБ NAND Flash;
• Напряжение питания 24 В;
• Интерфейсы:
  • 3 последовательных порта RS232;
  • 2 последовательных порта RS485;
  • 1 USB 2.0 full-speed Host port;
  • 1 USB 2.0 full-speed Device port (Mini-A тип);
  • 1 Ethernet-порт 10М/100М (разъем RJ-45 со светодиодом и развязкой);
  • 1 слот для SD-карты;
• 7-ми дюймовый сенсорный TFT LCD-дисплей (разрешение 800x480);
• Поддержка WinCE 5.0;
• Габариты SBC2440V: 180x124 мм;
• Диапазон рабочих температур: 0...+70°С.

Составил и подготовил
Роман Акмеев
r.akmeev@terraelectronica.ru

Производители: Embest

Опубликовано: 15.12.2011
