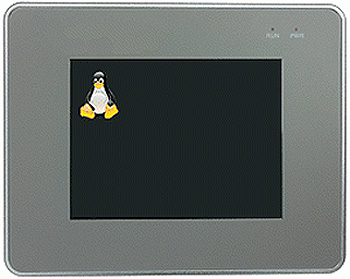

Новый одноплатный компьютер TH056A1 HMI Development Kit с сенсорным дисплеем 5.6”
TH056A1 HMI Development Kit – недорогое HMI (Human Machine Interaction) решение в надежном металлическом корпусе на базе процессора Atmel AT91SAM9G45 с RISC архитектурой. TH056A1 HMI Development Kit управляется одноплатным компьютером, совмещенным с сенсорным LCD-дисплеем размером 5.6 дюйма и поддерживает 128 МБ высокоскоростной памяти DDR2 SDRAM и 128 МБ Nand Flash.

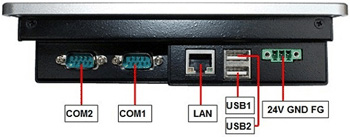

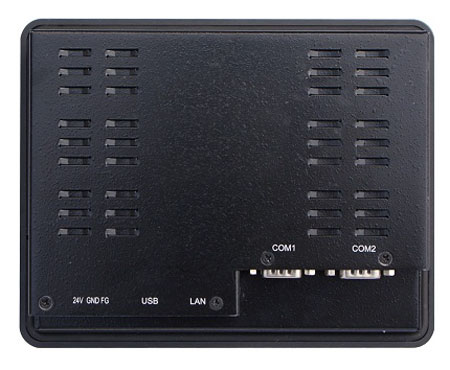

На устройстве имеется Ethernet-порт, два высокоскоростных USB-host порта и два последовательных порта для связи с внешними устройствами. Напряжение питания 24 В осуществляется через соединитель типа phoenix, удовлетворяющий требованиям приложений для индустриальной автоматизации.
TH056A1 HMI Development Kit может работать под управлением операционных систем Linux и WinCE. Пользователь имеет возможность разрабатывать собственные приложения для данного устройства.
TH056A1 HMI Development Kit поставляется с установленной операционной системой Linux 2.6.30 BSP и драйверами.
Программное обеспечение | |||
Linux | BIOS | Version | u-boot 1.3.4 |
Boot Mode | Boot from Nand Flash | ||
Download Mode | Download kernel from Ethernet or SAM-BA | ||
Kernel | Linux 2.6.30 | Supports ROM/CRAM/EXT2/RAMDISK/YAFFS2/FAT32 | |
Driver | LED, Serial, RTC, NET, Buzzer, USB Host, GPIO, LCD, Touch Screen, Nand Flash | ||
File System | YAFFS2 | can be read and written | |
Graphics | QT | version 4.4.2 |
Отличительные особенности:
- Процессор Atmel AT91SAM9G45 32-bit RISC CPU (400 МГц);
- Память 128 МБ (2 x 64 МБ) DDR2 SDRAM, 128 MByte NAND Flash;
- Интерфейсы:
- 1 х 5-ти проводной последовательный порт RS-232,
- 1 х 3-ех проводной последовательный порт RS-232/RS-485,
- 2 х USB 2.0 host-порта (480 Мб/с),
- 1 х 10М/100М Ethernet-порт (RJ-45 со светодиодом);
- Сенсорный дисплей 5.6” TFT LCD разрешение 640x480;
- Операционная система: Linux 2.6.30 и WinCE 6.0.
- Габаритные размеры корпуса: 186х147х45 мм;
- Диапазон рабочих температур: -10...+70°С;
- Диапазон влажности: 5-90%.
Составил и подготовил
Роман Акмеев
r.akmeev@terraelectronica.ru
Производители: Embest
Опубликовано: 19.12.2011
