Компактный, высокопроизводительный одноплатный компьютер на базе процессора TI AM1808

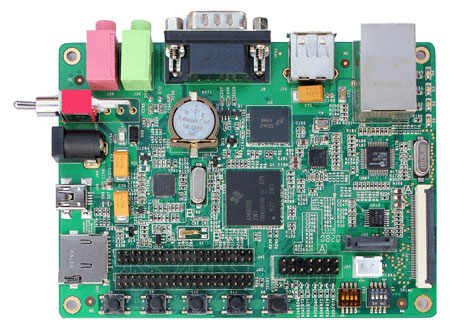

SBC8018 Single Board Computer - компактный, недорогой, высокопроизводительный одноплатный компьютер на базе процессора TI AM1808 с архитектурой ARM9, идеальное решение для разработок, требующих небольшого потребления и высокой экономической эффективности. SBC8018 позволит разработчику быстро выпустить на рынок надежное устройство с развитой системой поддержки, высоким сроком службы и максимальной гибкостью для интеграции новых решений.

Одноплатный компьютер SBC8018 обеспечивает полный функционал процессора AM1808 и имеет 128 МБ DDR SDRAM и 128 МБ NAND Flash. Так же на плате имеются интерфейсы последовательного порта, LCD/TSP, USB Host/OTG, Ethernet, Audio, SATA, два интерфейса для камеры, слот MicroSD. На плате расположен 14-контактный интерфейс JTAG, с которым может быть использован эмулятор типа XDS100v2. Дополнительно к плате можно заказать 4.3” и 7.3” LCD дисплеи с тачскрином.

Плата поставляется с готовой к использованию операционной системой Linux 2.6.33 или WinCE 6.0 BSP. Благодаря компактному форм-фактору SBC8018 прекрасно подходит для применения в промышленных, медицинских и других областях, где требуются средства связи.

Отличительные особенности:

• Процессор TI AM1808 (ARM9, 375 МГц, ядро ARM926EJ-S, DMA, 128K On-chip Memory, 2 интерфейса внешней памяти, 3 x UART. LCD controller, 2 x SPI, 2 x SD/MMC интерфейса с SDIO интерфейсом);
• Память: 128 МБ Mobile DDR, 128 МБ NAND Flash;
• Аудио/Видео интерфейсы:
  • Mic In;
  • 2 x Line Out;
  • TFT LCD интерфейс (50-контактный LCD коннектор);
  • 4-контактный резистивный тачскрин интерфейс;
  • 2 x интерфейс камеры (30-контактный коннектор, поддерживает CCD или CMOS камеры);
• Интерфейсы передачи данных:
  • 5-проводный RS-232 (коннектор DB9);
  • 2 х 3-проводный последовательный порт (вынесен на отдельный коннектор);
  • USB OTG порт, high-speed (Mini USB тип);
  • USB 1.1 Host port, Full-speed (USB тип A)
  • слот TF карты;
  • Serial ATA разъем, поддерживает SATA1(1.5 Гб/с) и SATA2 (3 ГБ/с);
  • 10/100 Мб/с Ethernet интерфейс (RJ-45 разъем);
• Резервная батарейка, модель CR1220;
• Кнопка сброса, «Назад», «Домой», «Меню»;
• 14-контактный JTAG коннектор (для с использования с эмулятором-отладчиком XDS100v2);
• 2 x 40-контактных внешних разъема на которые вынесены SPI, I2C, McBSP, UART, GPIO и питание;
• Напряжение питания 5 В;
• Ток потребления 0,22 А (без LCD дисплея)
• Габаритные размеры: 112,24 x 82,29 мм;
• Диапазон рабочих температур: 0...70°C;
• Диапазон влажности: 20...90%.

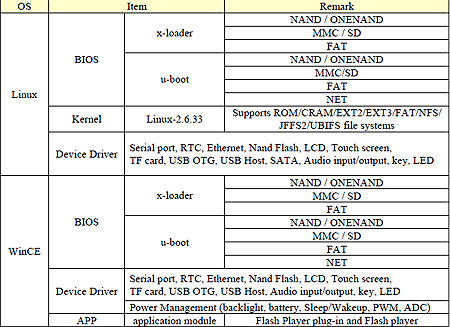

Программное обеспечение:

Одноплатный компьютер поставляется с ОС Windows CE 6.0.net и Linux 2.6.33 BSP вместе с драйверами, многие из которых есть в свободном доступе.

Составил и подготовил
Роман Акмеев
r.akmeev@terraelectronica.ru

Производители: Embest

Опубликовано: 23.12.2011
