Высокопроизводительная отладочная платформа с процессором 1 ГГц и 7” сенсорным дисплеем для мультимедийных приложений

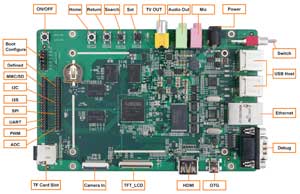

Высокопроизводительные отладочные платы Devkit7000 и Devkit7000LCD7" предназначены для разработки приложений с использованием операционной системы Android. На плату установлен процессор Samsung S5PV210, 512 МБ DDR SDRAM, 512 МБ NAND Flash и множество интерфейсов: 4 х USB HOST (480 Мбит/с), USB OTG (480 Мбит/с), 4 х UART(1 x RS-232), Ethernet, TF карта, интерфейс камеры, SD/MMC и т.д. Плата может поддерживать видео дисплеи высокой четкости 1080p через HDMI и TFT LCD дисплеи с тачскрином под управлением популярной операционной системы Google Android.

модуль Devkit7000LCD7

На фотографии изображен модуль Devkit7000LCD7"

Набор включает в себя оценочную плату Devkit7000, 7" сенсорный LCD дисплей (только Devkit7000LCD7") и все необходимые аксессуары. Плата Devkit7000 и сенсорный дисплей закреплены на специально разработанной площадке, которая надежно защищает набор от внешних воздействий и предоставит разработчику дополнительные удобства при работе с модулем. На устройство в NAND Flash предустановленна ОС Android 2.3, но при желании можно загрузиться и с TF карты, следуя инструкциям производителя. Для того что бы разработчику лучше и быстрее начать использовать отладочную плату, Embest обеспечивает его все необходимой документацией и ПО.

Помимо всего прочего производитель предлагает различные дополнительные функциональные модули. В настоящее время для DevKit7000 и DevKit7000LCD7" доступны USB-Wi-Fi модуль и цифровая камера.

Функциональные особенности:

Процессор Samsung S5PV210 для мобильных приложений (1 ГГц ядро ARM Cortex-A8, так же поддерживаются операции на 800 МГц, 32 КБ I-Cache, 32 КБ D-Cache, 512 КБ L2 Cache, 62 КБ ROM и 96 КБ SRAM);
Память: 512 МБ DDR2 (32 бит) и 512 МБ NAND Flash (8 бит);
Интерфейс дисплея TV Out;
Порт HDMI (Тип А, поддерживает 1080p при 30 кадрах в секунду);
Аудио вход;
Двухканальный аудио выход;
TFT LCD интерфейс, 24-бит true color (40-пин FPC коннектор);
4-контактный тачскрин интерфейс;
Интерфейс камеры (30-пин FPC коннектор, поддержка CCD и CMOS камер);
2 х 5-контактных последовательных порта, TTL уровни;
2 х 3-контактных последовательных порта RS-232 (один вынесен на разъем DB9, остальные вынесены на расширенный интерфейс);
USB 2.0 OTG (480 Мб/с);
4 x USB 2.0 Host (480 Мб/с);
Слот TF-карты;
Ethernet 10/100 Мб/с, разъем RJ-45;
2 x SPI;
2 x PWM;
3 x I2C;
6 x ADC 12-бит;
2 x SD/MMC;
16 GPIO;
кнопка Включение/Выключение;
4 пользовательские кнопки;
Входное напряжение: 12 В;
Габаритные размеры: 166 x 107 мм;
Диапазон рабочих температур: 0...70°С;
Диапазон влажности: 20...90%.

Аппаратные особенности.

Samsung S5PV210 - процессор для мобильных приложений, работающий на частоте 1 ГГц (так же поддерживаются операции на частоте 800 МГц) с ядром ARM Cortex-A8 изготовленный по 45-нм технологическому процессу, обеспечивает современную 3D производительность, обладает богатой коллекцией мультимедийной поддержкой с минимальным энергопотреблением. Тактовая частота 1 ГГц и большой размер L2 кэша позволяют запускать приложения реального времени, такие как веб-браузеры и пользовательские интерфейсы требующие бесперебойной работы и быстрого отклика. Встроенный HDMI 1.3 интерфейс позволяет выводить мультимедийный контент на внешний дисплей высокой четкости.

Программное обеспечение.

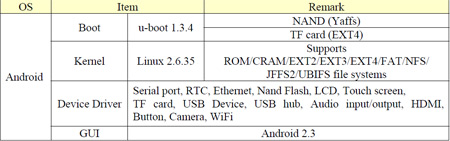

Отладочная плата Devkit7000 и Devkit7000LCD7" поставляется с ОС Android 2.3 BSPс драйверами, многие из которых поставляются в исходном коде.

Программное обеспечение

Составил и подготовил
Роман Акмеев
r.akmeev@terraelectronica.ru

Производители: Embest

Опубликовано: 30.12.2011
