Многофункциональная оценочная плата с высокопроизводительным микроконтроллером STM32F207IGT6

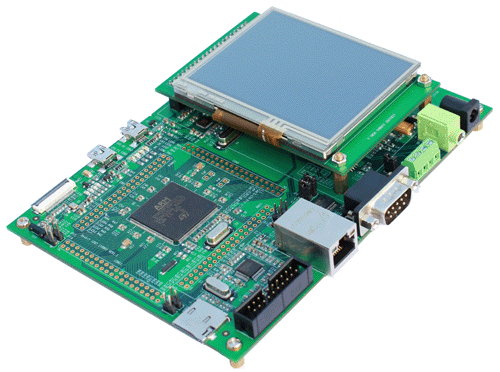

DevKit1207 Evaluation Kit - полнофункциональная платформа для оценки микроконтроллера STM32F207IGT6 от STMicroelectronics. Оценочная плата имеет встроенную память EEPROM 2 КБ и обладает полным спектром периферии для поддержки HS/FS USB OTG, Ethernet, CAN, последовательного порта, ИК-порта, TF-карты, сенсорного LCD-дисплея, аудио, акселерометра, часов реального времени (RTC), JTAG и т.д. В набор так же входит 3,5” LCD дисплей (для индустриального применения) с резистивным сенсорным экраном и все необходимые аксессуары для того, что бы сделать использование платы более удобным и эффективным.

На плату портированы операционные системы реального времени uC/OS-II и FreeRTOS с графическим интерфейсом пользователя. Для того, чтобы помочь разработчику освоить эту плату в кратчайшие сроки, производитель обеспечивает DevKit1207 Evaluation Kit примерами кодов, руководством пользователя и схемотехническим описанием.

Отличительные особенности:

Микроконтроллер STM32F207IGT6 ARM 32-bit Cortex-M3 CPU с ART акселератором, тактовая частота до 120 МГц, 1 МБ Flash памяти, 128+4 КБ SRAM;
Встроенная EEPROM 2 КБ;
Слот для MicroSD карты;
Стерео выход;
Выход спикера;
Интерфейс LCD дисплея ( 3.5”, 240x320 RGB, 262000 цветов, 16-битный параллельный интерфейс, управление яркость с помощью ШИМ);
4-проводный интерфейс резистивного сенсорного экрана;
Интерфейс камеры (30-pin FPC, поддержка CCD и CMOS камер);
RS-232 (5-проводный);
USB2.0 OTG/Device/Host, High-speed, 480 Мбит/с;
USB2.0 OTG/Device/Host, Full-speed, 12 Мбит/с;
10/100 Ethernet (разъемRJ-45);
CAN2.0B;
IrDA интерфейс;
Потенциометр подключенный к входу АЦП;
Две пользовательские кнопки;
Кнопка сброса (RESET);
JTAGинтерфейс (20-pin);
3-осевой акселерометр;
Резервная батарея для RTC;
4 светодиода пользователя;
140 GPIO выводов, вынесенных на внешний разъем.

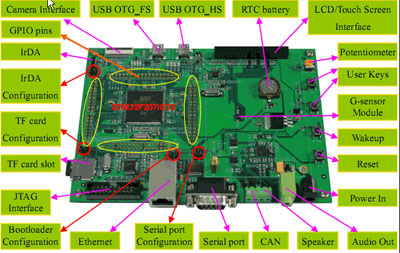

Интерфейсы и разъемы

DevKit1207 Evaluation Kit обеспечивает поддержку следующего программного обеспечения:

Поддержка uC/OS-II_v2.86 и FreeRTOS_v6.1.0
Поддержка UCGUI_v3.90a
Поддержка файловой системы FatFs_vR0.08a
Поддержка LWIP _v1.3.2 стека протоколов.

Загрузка осуществляется из внутренней памяти процессора или встроенной SRAM. Для выбора режима разработчику необходимо сконфигурировать загрузочные выводы.

Для платы DevKit1207 Evaluation Kit имеются следующие примеры кодов:

Примеры для базовых периферийных модулей;
Пример использования акселерометра;
Пример работы с SD картой;
Пример для USB Host/Device/OTG;
Пример для Ethernet на FreeRTOS/Non-OS/LWIP v1.3.2 стэке протоколов;
Пример портирования операционной системы UCOSII_v2.86 и UCGUI_v3.90a.
