JTAG изолятор для J-LINK

Изолятор J-LINK JTAG ISOLATOR может быть подключен между J-Link и любой ARM-платой, которая использует стандартный 20-контактный разъем для обеспечения электроизоляции. Это важно, когда средства разработки не подключены к одной земле вместе с устройством. Так же J-LINK JTAG ISOLATOR может быть полезен для защиты средств разработки от скачков электричества, которые часто встречаются в некоторых приложениях, например, управление двигателем. Еще одной областью применения может стать разработка устройств содержащих датчики или аналоговые схемы. В этом случае целевое оборудование будет защищено от помех, идущих от ПК.

Отличительные особенности:

• Изоляция 1 кВ по постоянному току;
• Поддержка операций 3,3 В и 5 В;
• Питание от эмулятора либо от устройства;
• Стандартный 20-контактный JTAG поддерживающий сигналы TRST, TDI, TMS, TCK, RTCK, TDO и RESET;
• Частота JTAG: до 4 МГц;
• Три светодиода: питание эмулятора, питание устройства и сброс.

Обе стороны J-LINK JTAG ISOLATOR изолированы друг от друга и имеют независимое питание. Целевая сторона питается от выводов 1 или 2, а сторона эмулятора питается через вывод 19.

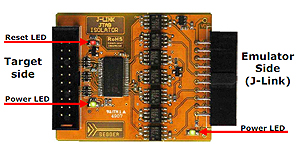

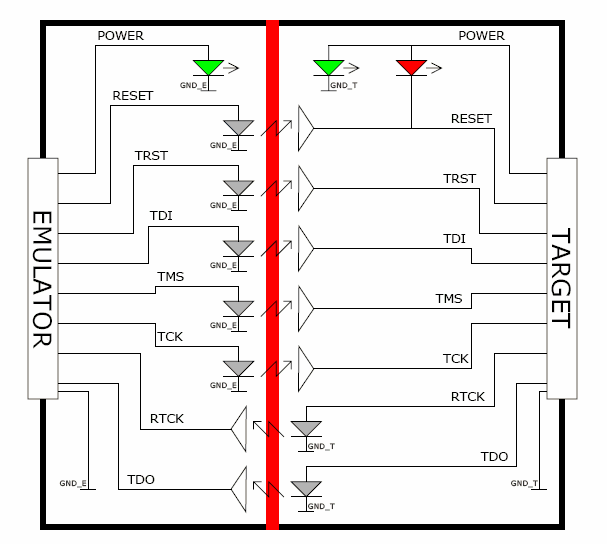

Функциональная блок-схема:
