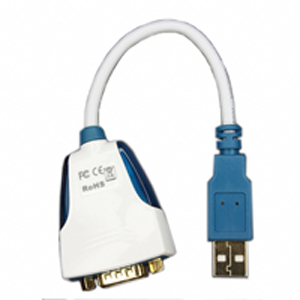

Кабели US232R преобразователей USB в RS232

Кабели US232R - это семейство устройств для организации обмена данными, которое обеспечивает простейший способ подключения старых устройств с RS232-интерфейсом к современным компьютерам с USB-портами. Каждый кабель содержит небольшую печатную плату с электронной схемой на базе микросхемы FT232R FTDI, размещенную внутри защищенного пластмассового корпуса разъема, обеспечивающего работу в стандартных промышленных температурных диапазонах. Кроме того, на плате имеется интегрированный преобразователь уровней сигналов для RS232-интерфейса и светодиоды TXD/RXD, обеспечивающие визуальную индикацию прохождения данных через адаптер.

Кабели US232R преобразователей USB в RS232 Кабели имеют стандартный разъем USB-A для подключения к host или hub порту. На стандартном для промышленности разъеме DE-9P выведены сигналы с RS232-уровнями, включая модемные сигналы. Максимальная скорость обмена данными по RS232-интерфейсу составляет 1 Мбит/с.

Для кабелей US232R требуются USB драйверы, свободно доступные на веб-сайте FTDI, которые используются, чтобы сконфигурировать US232R адаптер для работы в качестве виртуального COM порта (VCP). Это позволяет стандартному ПО для обмена данными по последовательному порту, такому как HyperTerminal, обмениваться данными посредством US232R, как со стандартным RS232 периферийным устройством.

Отличительные особенности :

Добавляет один последовательный порт RS-232 подключением через USB;
Специальная конструкция корпуса разъема RS-232;
Синие светодиоды RXD и TXD для индикации прохождения сигнала;
Расширенный RS232 приемопередатчик обеспечивает скорость обмена данными по последовательному порту до 1 Мбит/с;
Золоченые контакты USB и DB9 разъемов для повышения надежности контактов;
Кабель USB длиной 10 см (US232R-10), 100 см (US232R-100) или 500 см (US232R-500);
Качественная 4-слойная печатная плата;
Простая plug & play установка и подключение устройств RS-232;
Возможность работы с USB 1.1 и 2.0 Host и Hub портами;
Стандартная для промышленности микросхема FTDI и драйвера для максимальной совместимости;
WHQL-сертифицированные Microsoft Windows, Mac OS X, Linux и Windows CE драйвера устройств;
Устанавливается как стандартный COM порт Windows;
Номер COM можно изменить на любой доступный в системе номер COM порта, включая COM1...COM4, для поддержки HyperTerminal, или любого другого ПО для обмена данными по последовательному интерфейсу в Windows;
FIFO: буфер передачи 128 байт, буфер приема 256 байт;
Сигналы данных RS-232: TxD, RxD, RTS, CTS, DSR, DTR, DCD, RI, GND;
Питание от USB порта. Не требуется внешнего источника питания;
Параметры обмена данными по последовательному порту:
- Parity: None, Even, Odd;
- Биты данных: 7, 8;
- Модемные сигналы: RTS/CTS , DSR/DTR, X-ON/X-OFF, None;
- Стоп биты: 1,2;
Рабочий температурный диапазон -20...+80°C.

Поддержка драйверов:

Windows Vista x64;
Windows XP x64;
Windows Server 2003 x64;
Windows Vista;
Windows XP;
Windows Server 2003;
Windows 2000;
Windows ME;
Windows 98;
Linux;
Mac OS X;
Mac OS 9;
Mac OS 8;
Windows CE.NET (версия 4.2 или более новая).

Типовые области применения:

Преобразователи USB в RS232;
Обновление старых периферийных устройств до USB;
Обмен через USB аудио и видео (с низкой полосой пропускания) сигналами;
Обмен данными PDA с USB;
USB считыватели смарт-карт;
Измерительные приборы с USB-интерфейсом;
Промышленные устройства управления с USB-интерфейсом;
USB интерфейс для MP3-плейеров;
USB адаптеры для чтения/записи FLASH карт;
USB интерфейс для цифровых камер;
Аппаратные USB модемы;
Беспроводные USB модемы;
USB считыватели бар-кодов;
Программные/аппаратные USB устройства для шифрования данных.

Анонс составил и подготовил
Андрей Самоделов,
contact@terraelectronica.ru

Опубликовано: 18.01.2012
