Демонстрационная плата STEVAL-ISA042V2 для организации понижающего DC-DC преобразователя в низковольтных приложениях

STEVAL-ISA042V2 - демонстрационная плата от STMicroelectronics представляет собой понижающий DC-DC преобразователь, оптимизированный для питания низковольтных ядер процессоров в HDD приложениях. Заменяет собой сильноточные линейные стабилизаторы, рассеиваемая мощность которых может вызвать чрезмерный нагрев всей платы и окружающей среды. Преобразователь обеспечивает ток до 1,5 А при входном напряжении от 3 В до 16 В.

Отличительные особенности:

Регулируемый ток в режиме ШИМ;
Выходное напряжение 3,3 В;
Выходной ток: до 1,5 А;
Внутренняя компенсация для устранения дополнительных компонентов;
Импульсный пропуск для выходного тока меньше чем 15 мА (для поддержания регулировки на малой нагрузке);
Соответствует RoHS.

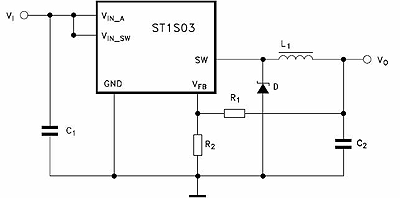

Высокая частота переключения (1,5 МГц) позволяет использовать крошечные компоненты поверхностного монтажа, а так же использовать резистивный делитель для установки выходного напряжения. Для этого потребуется всего лишь индуктивность, диод Шотки и два конденсатора.

ST1SO3

Кроме того, низкий уровень пульсаций на выходе обеспечивается токовым режимом топологии ШИМ и использованием керамических конденсаторов с низким последовательным эквивалентным сопротивлением. Плата имеет термозащиту и ограничение по току для предотвращения повреждения в случае короткого замыкания.

Составил и подготовил
Роман Акмеев
r.akmeev@terraelectronica.ru

Опубликовано: 03.02.2012
