Лабораторный стенд ME-Analog System Lab Kit PRO от Mikrioelektronoca для изучения аналоговой схемотехники на примере электронных компонентов от Texas Instruments

ME-Analog System Lab Kit PRO является испытательным лабораторным стендом компании Mikroelektronika для экспериментов с аналоговой электроникой от Texas Instruments. Прекрасно подойдет для студентов электро- и радиотехнических специальностей для изучения работы интегральных схем общего назначения, таких как операционные усилители и аналоговые мультиплакаторы. Так же может быть полезна радиолюбителям и инженерам для макетирования небольших проектов, содержащих аналоговые компоненты.

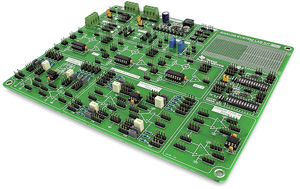

На плате установлены три операционных усилителя общего назначения TL082, три прецизионных аналоговых перемножителя MPY634, 12-битный параллельный ЦАП DAC7821, DC/DC контроллер TPS40200, стабилизатор TPS7250.

Операционные усилители, установленные на плату, могут быть использованы следующим образом:

TypeI - в инверсном включении;
TypeII - как в инверсном так и в нормальном включении;
TypeIII - как буфер напряжения.

Для работы с ME-Analog System Lab Kit PRO будет полезным использование следующего программного обеспечения от TI:

TINA-TI - мощный симулятор основанный на движке симуляции SPICE;

FilterPro - программа для проектирования активных фильтров.

Во вложенном руководстве пользователя имеется практически готовая программа для проведения лабораторных работ и экспериментов с платой.

Отличительные особенности:

3 операционных усилителя общего назначения TL082;
3 аналоговых перемножителя MPY634;
12-битный параллельный ЦАП DAC7821;
DC/DC контроллер TPS40200;
стабилизатор TPS7250;
макетная площадка.

Документация:

Весь необходимый софт можно скачать с сайта TI пройдя процесс регистрации.

Составил и подготовил
Роман Акмеев
