Тестовый набор для разработки офисного светильника

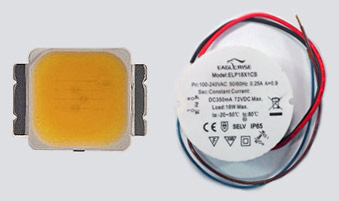

ТНРОС - тестовый набор разработчика, позволяющий создать собственный светодиодный светильник. В набор входят 30 светодиодных модулей MX3AWT-A1-0000-000BE5-SQ, 2 модульных источника питания ELP18x1CS, а также комплект соединительных проводов.
Набор разработчика ТНРОС позволит создать уникальный, эффективный, экономичный светильник для офиса или дома, отвечающий современным требованиям к офисному и домашнему освещению.

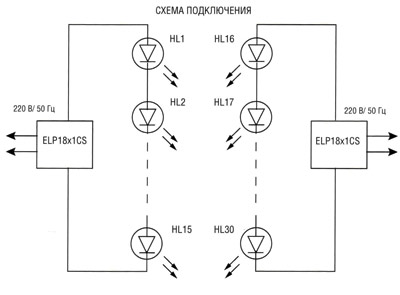

К каждому из источников питания можно подключить от 1 до 15 светодиодных модулей. Схема включения выглядит следующим образом:
Основные технические характеристики светодиодов серий
MX-3/MX-6
| Цвет | Холодный белый | Нейтральный белый | Теплый белый |
| Цветовая температура, K | 5300-8000 | 3700-5300 | 2700-3700 |
| Тепловое сопротивление, °C/Вт | 11/5 | ||
| Угол обзора | 120° | ||
| Прямое падение напряжения (типовое, при токе 350 мА), В | 3,7/3,4 | ||
| Световой поток (ток 350 мА), лм | 114/130 | 100/114 | 93,9/107 |
| CRI (тип.) | 75 | 75 | 80 |
| Максимальный ток, мА | 400/1000* | ||
* все параметры приведены при Tj = 25°C
Основные технические характеристики источника питания ELP18x1CS
| Наименование | ELP18x1CS |
| Мощность, Вт | 18 |
| Ток, мА | 350 |
| Диапазон выходного напряжения, В | 30-72 |
| ККМ | ?>0,9 |
| КПД | >80% |
| Диапазон рабочей температуры | -20...+50°C |
| IP | 65 |
Отличительные особенности:
- 30 светодиодных модулей MX3AWT-A1-0000-000BE5-SQ;
- 2 модульных источника питания ELP18x1CS.
Составил и подготовил
Роман Акмеев
r.akmeev@terraelectronica.ru
Опубликовано: 29.02.2012
