SBC8530 Complete Configuration 7 – высокопроизводительный одноплатный компьютер с высокой степенью интеграции

SBC8530 Complete Configuration 7'' – высокопроизводительный одноплатный компьютер с высокой степенью интеграции для использования в таких приложениях, как навигационные системы, медиаплееры, медицинские приборы для наблюдения за пациентами, измерительные приборы для промышленного применения, портативная связь и т.д.

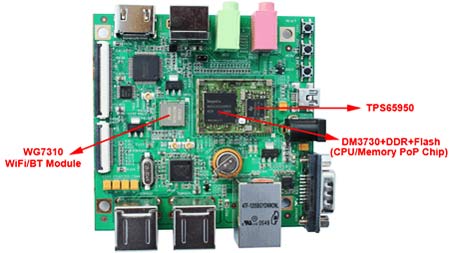

Компьютер создан на базе процессора DM3730 от Texas Instruments с тактовой частотой 1 ГГц, имеет 512 МБ NAND Flash и 512 МБ SDRAM. На внешние разъемы выведено множество интерфейсов, включая последовательный порт, USB, Ethernet, камера, аудио, ЖК-дисплей, сенсорный экран, DVI-D, S-Video и т.д. Для увеличения функциональности на плату установлен WiFi и Bluetooth модуль WG7310. На задней стороне платы имеется разъем для MicroSD карты.

SBC8530 Complete Configuration 7'' поддерживает операционные системы Linux 2.6.32 и WinCE 6.0. Он имеет полное программное обеспечение BSP и драйверов, многие из которых поставляются с открытым кодом. Существует два способа загрузки операционной системы: через MicroSD карту и через NAND Flash.

Для отображения графического интерфейса, в комплектацию включен 7” LCD дисплей с сенсорным экраном. Так же имеются комплектации без дисплея (SBC8530 StandardConfiguration) и с дисплеем 4,3”(SBC8530 Complete Configuration 4.3'').

Для SBC8530 Complete Configuration 7'' доступны различные функциональные модули, в том числе VGA, Wi-Fi, аналоговая камера, 3G и модуль цифровой камеры.

Отличительные особенности:

процессор TIDM3730:
- 1ГГЦ ядро ARM Cortex-A8, с поддержкой частот 300, 600, 800 МГц,
- 800 МГц DSP ядро TMS320C64x+ с поддержкой частот 260, 520 и 660 МГц,
- сопроцессор NEON SIMD, графический акселератор POWERVR SGX,
- ARM: 32 KB I-Cache; 32 KB D-Cache; 256 KB L2 Cache,
- 32 КБ ROM и 64 КБ Shared SDRAM;
512 МБ DDR SDRAM, 32 бит, 200 МГц;
512 МБ NAND Flash, 16 бит;
7”LCD с сенсорным экраном;
интерфейс LCD/ Touch Screen (50-выводной FPC коннектор, поддерживает разрешение 2048x2048;
выходной порт высокого разрешения DVI (HDM Iинтерфейс 720p, 30 кадров/с);
S-Video интерфейс;
аудио-интерфейс (вход и двухканальный выход);
интерфейс камеры (30-выводной FPC коннектор, поддержка CCD и CMOS камер);
последовательный порт RS-232 (выведен на разъем DB-9);
USB 2.0 OTG, High-speed, 480 Мбит/с (может быть сконфигурирован только как USB Device);
USB2.0 Host порт, High-speed, 480 Мбит/с;
слот MicroSD карты;
10/100 Мбит/с Ethernet (выведен на RJ-45);
Wi-Fi/Bluetooth модуль WG7310;
кнопка RESET;
2 пользовательские кнопки (по умолчанию MENU и BACK для Android);
разъем расширения (2.0 мм 40-выводной SMT-F):
- 1x5-выводной последовательный порт, TTL уровни;
- 1x3-выводной последовательный порт, TTL уровни;
- 1 канал McSPI интерфейс (многоканальный последовательный порт);
- 1 канал McBSP интерфейс (многоканальный буферный последовательный порт);
- 1 канал I2C;
- 1 канал HDQ интерфейс (HDQ/1-Wire);
напряжение питания 5В;
потребление тока: 0,31А (без LCD);
диапазон рабочих температур: 0…+70°C;
габаритные размеры: 86x86 мм.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Embest

Опубликовано: 06.04.2012
