Отладочный набор для изучения и разработки аксессуаров, работающих совместно с операционной системой Google Android

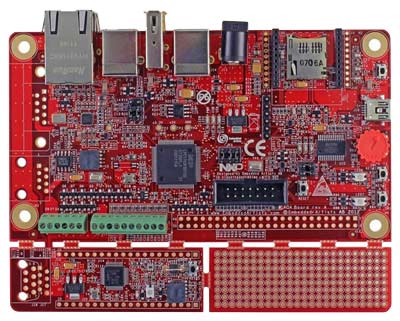

EA-APP-001 – отладочный набор для изучения и разработки приложений, работающих совместно с операционной системой Google Android. Набор также будет полезен для изучения интерфейсов CAN, Ethernet и беспроводных сетей.

На плату установлены два микроконтроллера от NXP: LPC1769 (с ядром Cortex-M3) и LPC11C24 (с ядром Cortex-M0). Между собой контроллеры соединяются по CAN-сети. На плате имеются интерфейсы Ethernet, USB, слот для MicroSDкарты, мост USB-UART и т.д.

Существует несколько способов загрузки программного обеспечения:

• по ISP через UART с помощью бесплатного инструмента Magic Flash. Этот способ работает только для загрузки ПО со стороны LPC1769 и не может быть использован для загрузки кода со стороны LPC11C24;
• используя отладчик с JTAG адаптером поддерживающий ARM ядра Cortex-M3 и Cortex-M0.

Отличительные особенности со стороны LPC1769:

• микроконтроллер LPC1769, 512 КБ Program Flash, 64 КБ Data Memory;
• USB Host интерфейс для Android подключений;
• USB Device интерфейс;
• 10/100 Мбит Ethernet на базе SMSC LAN8720 Ethernet PHY;
• CAN интерфейс (существуют посадочные места под DSUB9 и RJ-45, но по умолчанию они не смонтированы);
• посадочные площадки для интерфейса NXP/Jennic РЧ модуля (JN5148-XXX-M00);
• сокет для Digi™ XBee RF модуля и совместимый интерфейс;
• 14-выводной разъем расширения для UART/I2C/SPI/GPIO выводов;
• 12,000 МГц кварцевый резонатор;
• два RGB светодиода;
• две кнопки;
• аналоговый вход с потенциометром;
• восемь защищенных входов/выходов (четыре из которых могут быть аналоговыми входами);
• 4 выхода с открытым коллектором (для управления реле);
• все незадействованные выводы доступны на разъеме расширения;
• USB-UART мост с поддержкой ISP;
• SWD/JTAG разъем: 2x5, 1.27мм;
• питание:
  • через USB порт;
  • через внешний источник питания +5В;

Отличительные особенности со стороны LPC11C24:

• микроконтроллер LPC11C24, 32 КБ Program Flash, 8 КБ Data Memory;
• CAN интерфейс напрямую подключен к LPC1769;
• площадки под DSUB9 и RJ-45 для CAN интерфейса;
• 12.000 МГц кварцевый резонатор;
• RGB светодиод;
• датчик температуры LM75;
• датчик освещения ISL29003;
• SWD/JTAGразъем, 2x5, 1.27 мм;
• напряжение питания +5 В через CAN, либо +3,3 через встроенный стабилизатор питания.

Анонс составил и подготовил
Акмеев Роман,
a.akmeev@terraelectronica.ru

Опубликовано: 10.04.2012
