Отладочный набор от Critical Link для оценки современного процессора AM335x от Texas Instruments

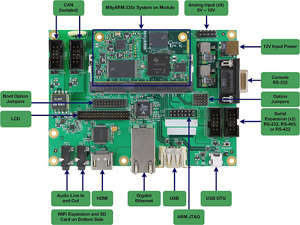

80-000462 - отладочный набор от Critical Link с поддержкой модулей на базе процессора AM335x от Texas Instruments. Набор поставляется с модулем MityARM-3359 и базовой платой, которая содержит богатый набор интерфейсов, таких как USB, RS-232 для отладки, UART вынесенный на внешние разъемы, HDMI видео выход, аудио вход/выход, слот SD/MMC карты, 8-канальный АЦП и двойной изолированный CAN интерфейс. Набор содержит модули расширения RS-232 и RS-485/422 для подключения к порту расширения UART.
Интерфейс HDMI поддерживает дисплеи с разрешением до 2048 x 2048 через стандартный HDMI разъем (только видео). Интерфейс MMC (разъем расположен на обратной стороне материнской платы) поддерживает SD карты. Через разъем расширения можно подключить XGA LCD дисплей с резистивной сенсорной панелью, имеющей интерфейс SPI, либо к АЦП. Питание платы осуществляется через 12 В вход через встроенные стабилизаторы питания +3В и +5В.
Область применения:
- Автоматизация процессов;
- Автоматизация производства;
- Промышленная автоматизация;
- Дисплеи с высоким разрешением.
Отличительные особенности:
- Микропроцессорный модуль на базе процессора AM3359 TI: 720МГц ARM Cortex-A8™ 32-Bit RISC процессор, NEON™ SIMD сопроцессор, SGX530 графический ускоритель;
- Видео интерфейс HDMI с максимальным разрешением 2048 x 2048;
- Аудио выход;
- Микрофонный вход;
- Интерфейс Ethernet 10/100/1000 Мбит;
- 8-канальный АЦП;
- Последовательный интерфейс RS-232;
- Интерфейсы USB Host и USB OTG;
- Двойной, электрически изолированный CAN интерфейс;
- Разъем для SD/MMC карт;
- На разъем расширения вынесены 2 UART, 41 вывод GPIO (в т.ч. SPI и I2C), XGA LCD интерфейс;
- Встроенный стабилизатор питания +3В и +5В.
Документация:
Опубликовано: 23.05.2012
