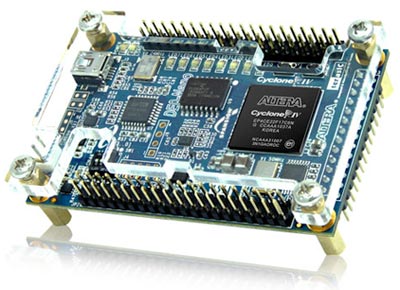

Сверхкомпактная отладочная платформа DE0-Nano на базе ПЛИС Altera Cyclone IV

DE0-Nano - плата представляет собой компактную отладочную платформу, которая прекрасно подойдет для прототипирования элекрических схем роботов и всевозможных мобильных проектов. Плата предназначена для использования в простейших решениях с использованием ПЛИС Cyclone IV с 22320 вентилей.

Плата DE0-Nano имеет весь необходимый набор интерфейсов, включая два разъема расширения с выведенными на них портами GPIO, встроенную память (включая SDRAM и EEPROM), пользовательские кнопки и светодиоды.

Несомненным преимуществом DE0-Nano при использовании в мобильных решениях является наличие трех независимых способов осуществления питания: разъем Mini USB, 2-контактный разъем расширения и два 5 В контакта.

Отличительные особенности:

• установленная FPGA Cyclone^® IV EP4CE22F17C6N: 22,320 логических элементов (LE), 594 кбит встроенной памяти, 66 перемножителей 18x18, 4 PLL общего пользования, 153 I/O;
• интегрированный USB-загрузчик;
• установленная конфигурационная память EPCS16;
• два соединителя по 40 выводов для подключения плат функционального расширения (LTM, THDB-ADA, D5M) или плат пользователя;
• по 2 вывода источников питания + 5 В и +3,3 В;
• соединитель на 26 выводов: 16 цифровых I/O, 8 аналоговых входов;
• установленная SDRAM32 МБ;
• 2 кБ I2C EEPROM;
• периферия пользователя: 8 светодиодов, две бездребезговые кнопки, 4 dip переключателя, трёхосевой акселерометр ADXL345;
• 8-канальный АЦП NSС ADC128S022, 12-разрядный до 200 ksps;
• осциллятор 50 МГц;
• USB разъем (загрузчик, питание).

Области применения:

• робототехника;
• мобильная техника;
• устройства кодирования/декодирования;
• гаджеты.
