Компактный процессорный модуль Mini2100 Processor Card на базе высокопроизводительного процессора от Samsung для мультимедийных приложений

Mini2100 Processor Card – встраиваемый процессорный модуль на базе ARM Cortex-A8 процессора S5PV210 от Samsung с тактовой частотой 1 ГГц и встроенным программируемым графическим ядром PowerVR SGX540. Модуль имеет 1 ГГб памяти DDR2, 1 ГГб NAND Flash памяти и внешние разъемы для подключения к дочерней плате, на которые вынесено большинство аппаратных периферийных сигналов и портов GPIO от центрального процессора.

Модуль Mini2100 Processor Card является идеальным решением для создания встраиваемых систем на базе процессора S5PV210 для мультимедийных приложений.

Для удобства работы и скорейшего начала разработок собственного решения на базе процессорного модуля Mini2100 Processor Card, компания Embest выпускает одноплатный компьютер SBC2100 Single Board Computer. Одноплатный компьютер SBC2100 Single Board Computer имеет HDMI 1080pи VGA/DVI-D видео-выходы, позволяющие подключать большие мониторы и телевизионные дисплеи. Плата полностью готова к запуску операционных систем Android 2.2 и WinCE 6.0 и может стать великолепной стартовой платформой для изучения ОС Android и создания собственных решений.

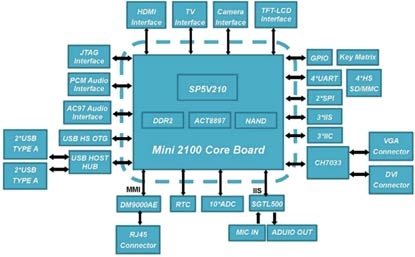

Функциональная блок-схема

Отличительные особенности:

• процессор Samsung S5PV210 для мобильных приложений, 1 ГГц, ARM Cortex-A8, 32 КБ I-Cache; 32 КБ D-Cache; 512 КБ L2 Cache, 64 КБ ROM, 96 КБ SRAM, встроенное ядро PowerVR SGX540, 2D/3D графический акселератор;
• 1 ГБ памяти Mobile DDR2, 8-бит;
• 1 ГБ NAND Flash, 8-бит;
• четыре разъема расширения, шаг 0,5 мм, кол-во контактов 2x20;
• на разъемы вынесены следующие интерфейсы:
  • TFT LCD (поддержка 24/ 18/ 16-bpp параллельный RGB интерфейс),
  • аналоговый TV интерфейс (поддержка NTSC/PAL),
  • HDMI Digital TV (поддержка480p, 576p, 720p, 1080i, 1080p),
  • 3-канала камеры (поддержка ITU-R BT 601/656 YCbCr 8 бит, MIPI),
  • PCM Audio (поддержка трех портов PCM),
  • AC97 аудио интерфейс,
  • JTAG интерфейс для отладки,
  • USB 2.0 OTG (поддержка high-speedдо 480 Мб/с),
  • USB 2.0 Host (поддержка high-speedдо 480 Мб/с),
  • поддержка клавиатурной матрицы 14x8,
  • 2 канала SPI,
  • 3 канала IIS,
  • 3 канала IIC,
  • 4 канала HS-MMC/SD,
  • 4 канала UART,
  • 10 каналов мультиплексированного АЦП (поддержка 500 Ксэмплов/с с разрешением 12 бит),
  • GPIO (до 237 функциональных входов/ выходов);
• габаритные размеры: 55,2x50,5 мм (8-слойная плата);
• рабочая температура: 0…70 °C;
• напряжение питания: 5 В @ 200 мА.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Embest

Опубликовано: 06.05.2013
