Оценочная плата LPC4350-DB1 от Diolan на базе высокопроизводительного микроконтроллера LPC4350-FET256
LPC4350-DB1 – оценочная плата на базе двухъядерного микроконтроллера LPC4350-FET256 от NXP с тактовой частотой до 204 МГц позволяет в полной мере изучить работу со всеми его модулями и интерфейсами и начать создавать собственные приложения. LPC4350-FET256 является первым цифровым сигнальным Cortex-M4 микроконтроллером с Cortex-M0 сопроцессором.
Плата LPC4350-DB1 содержит разъем USB, Ethernet, 4 кнопки и 4 светодиода, 16 Мбит внешней NOR памяти. Для подключения внешнего программатора-отладчика имеется интерфейс JTAG.
Для расширения функциональных возможностей оценочной платы LPC4350-DB1, к ней могут быть подключены платы расширения, которые позволят добавить сенсорный LCD дисплей (LCD-EB-1), интерфейс HDMI (HDMI-EB-1), слот для SDкраты памяти (FLASH-SDIO-EB-1), интерфейсы RS-232/485, CAN и USB (RS-CAN-EB-1).

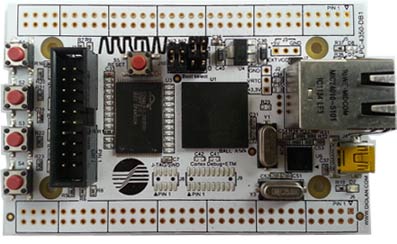

Рис.1. Вид платы LPC4350-DB1 сверху.

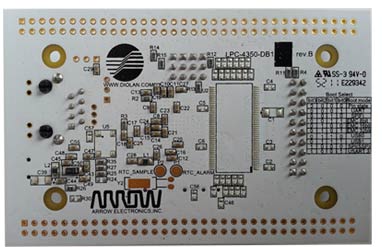

Рис.2. Вид платы LPC4350-DB1 сзади.
Отличительные особенности:
- микроконтроллер LPC4350-FET256, двухъядерный Cortex-M4 микроконтроллер с Cortex-M0 сопроцессором;
- интерфейс JTAG;
- 16 Мбит внешней NOR памяти;
- 4 пользовательские кнопки и 4 светодиода;
- интерфейс USB HS;
- 10/100 Мбит Ethernet.
Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru
Производители: Diolan
Опубликовано: 28.05.2013
