Модуль расширения LCD-EB-1 для отладочных плат на базе МК от NXP с дисплеем от Samsung Electronics

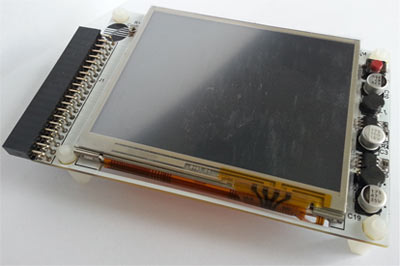

LCD-EB-1 – модуль расширения для отладочных наборов LPC4350-DB1, LPC1850-DB1 и их модификаций, выполненный на базе TFT дисплея с сенсорной панелью LTV350QV-F05 от Samsung Electronics Co. Ltd. Дисплей имеет диагональ 3,5”, разрешение 320x240 пкс. и способен отображать 16,7 млн. цветов.

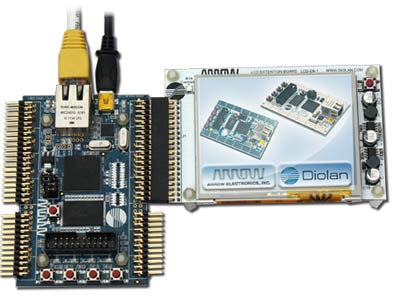

Модуль расширения может применяться совместно с отладочными платами LPC4350-DB1 и LPC1850-DB1 для создания приложений, использующих графический интерфейс пользователя. Дисплейный модуль рекомендуется применять с модификациями отладочных плат, имеющими 64 Мбит внешней SDRAM памяти (LPC4350-DB1-B, LPC4350-DB1-C, LPC1850-DB1-Bи LPC1850-DB1-C) для конфигурирования дисплея в более высоком разрешении.

Модуль расширения имеет встроенный стабилизатор питания и тактовую кнопку с возможностью ее конфигурирования под собственные задачи разработчика.

Отличительные особенности:

• TFT дисплей с сенсорной панелью LTV350QV-F05;
• диагональ 3,5”;
• разрешение 320x240;
• количество отображаемых цветов: 16,7 млн.;
• встроенный стабилизатор питания;
• пользовательская кнопка;
• разъем для подключения к отладочным платам.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Diolan

Опубликовано: 30.05.2013
