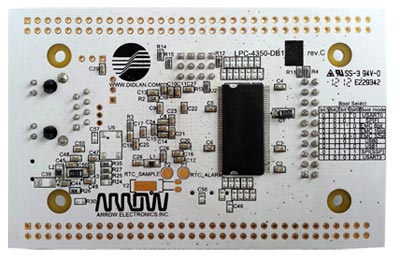

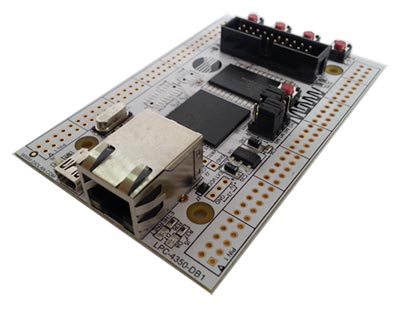

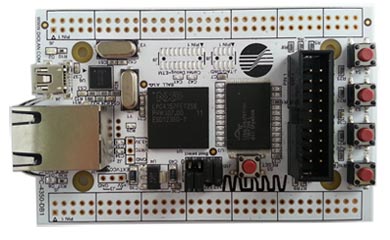

Отладочная плата LPC4357-DB1-B с внешней SDRAM памятью
LPC4357-DB1-B – компактная отладочная плата на базе высокопроизводительного цифрового сигнального Cortex-M4 микроконтроллера LPC4357FET256 с Cortex-M0 сопроцессором. Плата дает возможность разрабатывать собственные решения с помощью различных инструментов, задействовать максимальное количество интерфейсов при минимальной стоимости аппаратных компонентов.
Для быстрого освоения и начала работы плата LPC4357-DB1-B обеспечивается демо-примерами с открытым исходным текстом и всей необходимой документацией.
Отладочная плата содержит большинство необходимых компонентов и интерфейсов для быстрого начала работы, среди которых USB, Ethernet, 4 кнопки и 4 светодиода, 16 Мбит внешней NOR Flash памяти и 64 Мбит внешней SDRAM. Для подключения внешнего программатора-отладчика имеется интерфейс JTAG.
Микроконтроллер LPC4357-FET256 – это первый двухъядерный процессор с Cortex-M4 DSP и Cortex-M0 сопроцессором. Микроконтроллер содержит 136 кб внутренней SRAM и может работать на частоте до 204 МГц.
Для расширения функциональных возможностей оценочной платы LPC4357-DB1-B, к ней могут быть подключены платы расширения, которые позволят добавить сенсорный LCD дисплей (LCD-EB-1), интерфейс HDMI (HDMI-EB-1), слот для SD карты памяти (FLASH-SDIO-EB-1), интерфейсы RS-232/485, CAN и USB (RS-CAN-EB-1).
Отличительные особенности:
- микроконтроллер LPC4357-FET256 двухъядерный Cortex-M4 микроконтроллер с Cortex-M0 сопроцессором;
- 1 МБ dual-bank Flash;
- 136 КБ внутренней SRAM;
- разъем JTAG/SWD (ARM стандарт);
- 16 Мбит NOR Flash;
- 64 Мбит внешней SDRAM;
- 4 пользовательские кнопки;
- 4 светодиода;
- USB HS разъем;
- 10/100 Мбит Ethernet интерфейс;
- RoHS совместимость.
Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru
Производители: Diolan
Опубликовано: 28.06.2013
