Оценочная плата LPC1850-DB1-A на базе высокопроизводительного микроконтроллера LPC1850FET256 с напаянными штыревыми разъемами

LPC1850-DB1-A – оценочная плата на базе высокопроизводительного Cortex-M3 микроконтроллера LPC1850FET256 от NXP с тактовой частотой до 180 МГц, позволяет в полной мере изучить работу со всеми его модулями и интерфейсами и начать создавать собственные приложения.

Плата дает возможность разрабатывать собственные решения с помощью различных инструментов, задействовать максимальное количество интерфейсов при минимальной стоимости аппаратных компонентов. Для быстрого освоения и начала работы плата LPC1850-DB1-A обеспечивается демо-примерами с открытым исходным кодом и всей необходимой документацией.

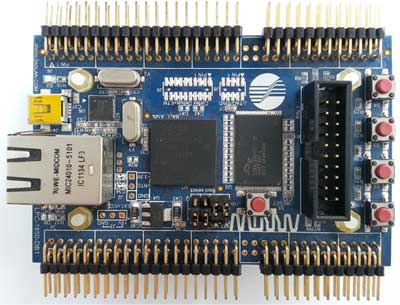

Плата LPC1850-DB1-A содержит разъем USB, Ethernet, 4 кнопки, 4 светодиода, 16 Мбит внешней NOR памяти. Для подключения внешнего программатора-отладчика имеется интерфейс JTAG. На плату уже напаяны штыревые разъемы, на которые вынесены основные выводы микроконтроллера, что позволит с легкостью макетировать собственную схему или подключить внешние платы расширения.

Для расширения функциональных возможностей оценочной платы LPC1850-DB1-A, к ней могут быть подключены платы расширения, которые позволят добавить сенсорный LCDдисплей (LCD-EB-1), интерфейс HDMI (HDMI-EB-1), слот для SDкраты памяти (FLASH-SDIO-EB-1), интерфейсы RS-232/485, CANи USB (RS-CAN-EB-1).

Отличительные особенности:

• микроконтроллер LPC1850FET256, Cortex-M3, 180 МГц;
• интерфейс JTAG;
• 16 Мбит внешней NOR памяти;
• 4 пользовательские кнопки и 4 светодиода;
• интерфейс USB HS;
• 10/100 Мбит Ethernet;
• штыревые разъемы.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Diolan

Опубликовано: 20.06.2013
