HDMI-EB-1 позволяет использовать графический интерфейс пользователя

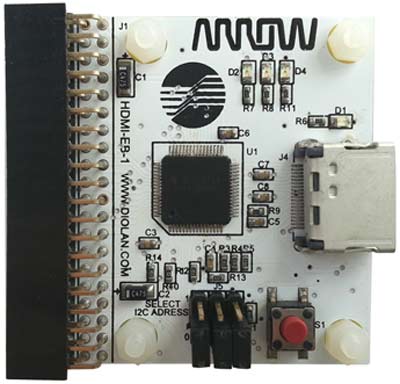

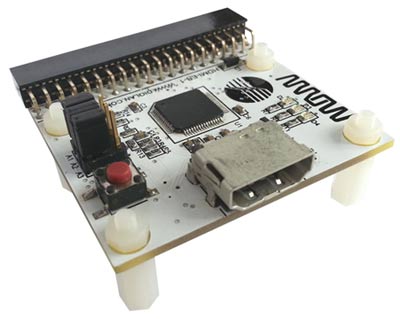

HDMI-EB-1 – плата расширения для отладочных плат LPC4350-DB1, LPC4357-DB1, LPC1850-DB1 и их модификаций, позволяющая добавить HDMI или DVI интерфейс. Плата выполнена на базе PanelBus DVI трансмиттера TFP410 от Texas Instruments, поддерживающего горячее подключение/отключение, встроенную защиту от помех и джиттера.
Соединение с управляющим микроконтроллером осуществляется по интерфейсу I2C. Кроме того, на плате имеются 3 светодиода и 1 кнопка, управление которыми осуществляется GPIO интерфейсом отладочных плат.
Для быстрого начала работы и добавления графического интерфейса пользователя в собственный проект Diolan предоставляет примеры работы с открытым исходным кодом.
Отличительные особенности:
- DVI трансмиттер TFP410;
- разъем HDMI;
- пользовательская кнопка;
- 3 светодиода;
- 3 адресных джампера;
- совместимость с отладочными платами LPC4350-DB1, LPC4357-DB1, LPC1850-DB1 и их модификаций.
Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru
Производители: Diolan
Опубликовано: 04.07.2013
