Высокочастотные реле серии HF3 способны коммутировать сигналы с частотой до 3 ГГц

Высокочастотные реле серии HF3, производимые компанией TE Connectivity, имеют минимальное сопротивление выводов и слабо влияют на затухание сигнала на высоких частотах вплоть до 3 ГГц. Потери на переменном токе высокой частоты у них не превышают 0,3 дБ. Максимальная коммутируемая мощность реле ограничена на уровне 60 Вт при максимальных значениях нагрузки по току и напряжению в 2А и 220VDC/250VAC соответственно.

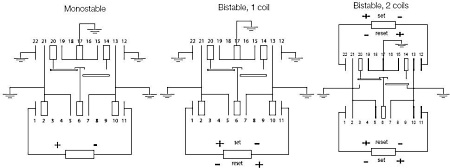

Особенностью внутренней конструкции реле серии HF3 является использование квазикоаксиальных полосковых выводов, объединенных в коммутационную группу 1С (одна переключающая группа). Каждый функциональный контакт окружен с обеих сторон дополнительными выводами, которые соединены с землей таким образом, что выполняют роль экрана по аналогии с экранирующей оплеткой коаксиального кабеля. Такая конструкция создана для подавления паразитного проникновения высокочастотных сигналов.

Отличительные особенности:

• Катушки с низким энергопотреблением: ?140 мВт;
• Частотный диапазон: до 3 ГГц;
• Импеданс 50 или 75 Ом;
• Механическая прочность: до 10⁷ переключений;
• Защита IP67;
• Температурный диапазон: -55…+85 °C;
• Размеры: 14,6 x 7,2 x 10 мм.

Опубликовано: 17.07.2013
