Отладочный комплект Open207I-C Package A на базе микроконтроллера STM32F207IET6 с необходимым набором плат расширения

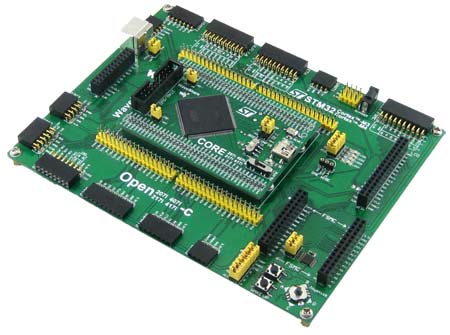

Open207I-C Package A – отладочный комплект для ARM Cortex-M3 микроконтроллера STM32F207IET6, позволяет в полной мере оценить его широкие возможности и в кратчайшие сроки начать создавать собственные решения на его основе. Конструктивно отладочная плата состоит из платы Core207I с установленным на нее микроконтроллером и материнской платы, соединенных между собой.

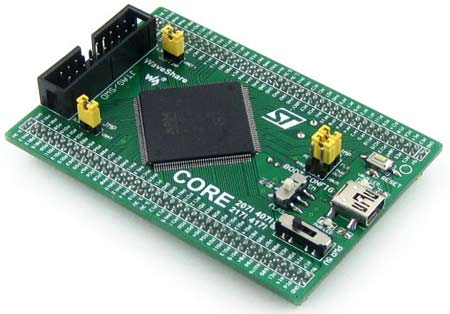

На плату ядра, помимо самого микроконтроллера, установлены разъем для программирования и отладки, miniUSB разъем, стабилизатор напряжения, 25 МГц кварц, джамперы, кнопки, светодиоды и др. Все доступные выводы микроконтроллера STM32F207IET6 вынесены на внешние штыревые разъемы.

Материнская плата предназначена для подключения к ней микроконтроллерного модуля, легкого доступа ко всем его выводам и интерфейсам, а так же простого и быстрого подключения внешних модулей и плат расширения функционала, часть из которых уже входит в комплект поставки, а часть приобретается дополнительно.

Помимо самой отладочной платы в комплект поставки Open207I-C Package A входит 3,2” сенсорный LCD дисплей, плата с USB контроллером USB3300, Ethernet плата DP83848, плата с установленной NAND Flash памятью, плата с установленной Nor Flash памятью, плата с установленной SRAM памятью IS62WV12816BLL и плата камеры OV9655.

Благодаря всем этим особенностям, отладочный комплект Open207I-C Package A найдет свое применение при создании решений в следующих областях:

• управление двигателями;
• медицинское оборудование;
• мобильные устройства;
• периферийное оборудование для ПК;
• GPS платформы;
• промышленные решения;
• программируемые логические контроллеры;
• инверторы;
• принтеры и сканеры;
• системы безопасности и др.

Отличительные особенности:

• микроконтроллер STM32F207IET6, LQFP176;
• 3,2” сенсорный дисплей с разрешением 320x240 пикселей;
• USB-UART преобразователь;
• интерфейс USB HS (PHY) на плате расширения;
• интерфейс Ethernet (PHY) на плате расширения;
• Nand Flash на плате расширения;
• Nor Flash на плате расширения;
• внешняя SRAM на плате расширения;
• камера OV9655;
• 4 светодиода;
• 2 кнопки пользователя;
• джойстик.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Wvshare

Опубликовано: 29.11.2013
