Отладочный набор EX-F34x-Q48 Premium для микроконтроллеров серии C8051F34x от Silicon Laboratories
EX-F34x-Q48 Premium – стартовый набор представляет собой отладочную платформу, позволяющую в кратчайшие сроки освоить микроконтроллеры серии C8051F34x от Silicon Laboratories и начать создавать на их основе собственные решения.

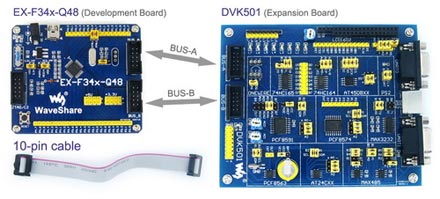

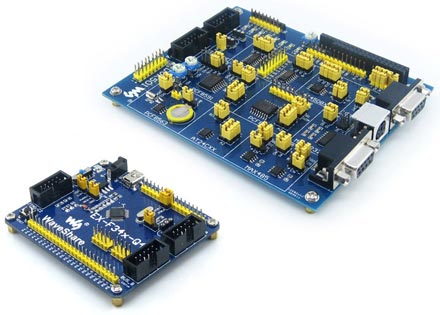

Отладочный набор состоит из основной отладочной платы с установленным на нее микроконтроллером C8051F340 в корпусе TQFP-48 и дополнительной платы с установленными на нее разъемами и периферийными модулями.
Соединение двух плат осуществляется с помощью двух 10-выводных шлейфов.
Для скорейшего начала работы с отладочным набором EX-F34x-Q48 Premium, в комплект поставки входит компакт-диск с демонстрационными кодами для среды разработки Silabs IDE и среды разработки от Keil, который позволяет легко и быстро понять принципы работы периферийных модулей и создать собственное решение на их основе.
Программирование и отладка осуществляются с помощью внешнего программатора-отладчика по интерфейсу JTAG/C2. Рекомендуемый программатор DEBUGADPTR1-USB.
Отличительные особенности:
- микроконтроллер C8051F340;
- последовательная EEPROMAT24CXX;
- часы реального времени PCF8563;
- 8-битный АЦП PCF8591;
- расширение портов ввода/вывода PCF8574;
- датчик температуры DS18B20;
- идентификатор DS2401;
- Flash память AT45DBXX;
- параллельный сдвиговый регистр 74HC164;
- последовательный сдвиговый регистр 74HC165;
- RS-232 трансивер MAX3232;
- RS-485 трансивер MAX485;
- интерфейс PS/2;
- 8-битный светодиодный индикатор;
- разъем для подключения символьного дисплея 16x2;
- разъем для подключения графического дисплея 128x64;
- интерфейс JTAG/C2.
Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru
Производители: Wvshare
Опубликовано: 19.12.2013
