Отладочный набор EX-F320 Premium для изучения микроконтроллеров от Silicon Laboratories

EX-F320 Premium – стартовый набор представляет собой полнофункциональную отладочную платформу на базе микроконтроллера C8051F320 от Silicon Laboratories. Набор поможет в кратчайшие сроки освоить работу с микроконтроллерами Silicon Laboratories и начать создавать на их основе собственные решения.

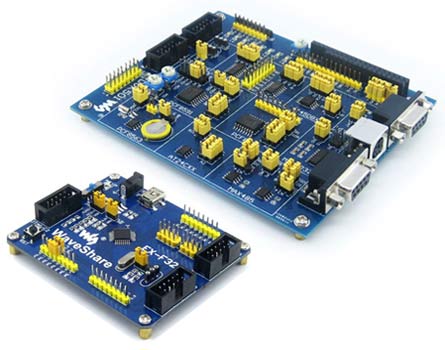

Набор состоит из основной платы EX-F320, с установленным микроконтроллером C8051F320 в корпусе LQFP32 и платы расширения DVK501 с множеством периферийных интерфейсов. Соединение плат осуществляется с помощью двух 10-проводных шлейфов.

Программирование и отладка осуществляются с помощью внешнего программатора-отладчика по интерфейсу JTAG/C2. Рекомендуемый программатор DEBUGADPTR1-USB.

Отличительные особенности:

микроконтроллер C8051F320;
стабилизатор напряжения 3,3 В;
интерфейс JTAG/C2 для программирования и отладки;
интерфейс mini USB;
разъем BUS-A и BUS-B для соединения плат;
внешний осциллятор;
все выводы GPIO вынесены на разъемы расширения;
2-проводная последовательная EEPROM AT24CXX;
часы реального времени PCF8563;
аналогово-цифровой и цифро-аналоговый преобразователь данных PCF8591;
параллельный сдвиговый регистр 74HC164;
последовательный сдвиговый регистр 74HC165;
трансивер MAX3232;
трансивер MAX485;
интерфейс PS/2;
8-битный LED индикатор;
символьный дисплей LCD1602;
разъем для подключения графического дисплея LCD12864.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Wvshare

Опубликовано: 13.01.2014
