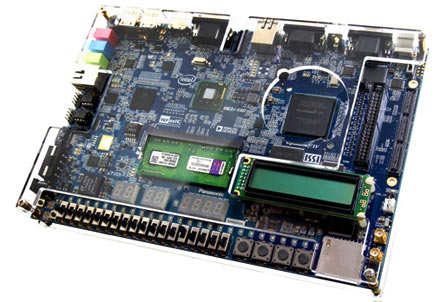

Инновационная отладочная платформа DE2i-150, сочетающая процессор Intel Atom и ПЛИС Cyclone IV

DE2i-150 – инновационная отладочная платформа для создания встраиваемых систем, сочетающая в себе мощь и производительность встраиваемого процессора Intel N2600 и гибкость ПЛИС семейства Cyclone IV GX от Altera, образуя полнофункциональную компьютерную систему. Плата позволяет создавать высокопроизводительные системы с высокой обратной связью, сохраняя при этом низкую стоимость конечного изделия и высокую энергоэффективность.

Плата выполнена на базе ПЛИС GXP4CGX150F31 c 150К логических элементов и процессора Intel^® Atom N2600 с тактовой частотой 1,6 ГГц, соединенных друг с другом двумя высокоскоростными шинами PCI. Это гарантирует их надежное взаимодействие и обеспечивает мощную программно-аппаратную платформу с безграничными возможностями.

Отличительные особенности:

Микропроцессор:

• Микропроцессор: Intel^® Atom™ Dual Core Processor N2600 (1M Cache, 1.6GHz)
  • технология Intel^® Hyper-Threading,
  • технология Intel SpeedStep^®,
  • 64-битный набор инструкций,
  • расширения набора инструкций SSE2, SSE3, SSSE3,
  • интегрированная графика, 400 МГц;
• Чипсет Intel^® NM10 Express Chipset;
  • DMI x2 to CPU,
  • аудио высокого разрешения Intel,
  • Serial ATA (SATA) 3 Гбит/с,
  • USB 2.0 HS;
• Память DDR3 SO-DIMM SDRAM;
• 10/100/1000 Гбит Ethernet (контроллер Intel^® 82583V);
• Интерфейс VGA;
• Интерфейс HDMI 1.3a;
• BIOS GD25Q16 в DIP-корпусе с интерфейсом программирования Dedi-Prog Interface;
• Разъем XDP для отладки;
• Разъем питания для жесткого диска;
• Ограничитель тока USB порта;
• Буззер;
• Слот mini PCI-E;
• Разъем mSATA;
• Батарейка CR2032.

ПЛИС:

• ПЛИС GXP4CGX150F31 Cyclone IV:
  • 149760 логических элементов,
  • 720 блоков памяти M9K;
• 6480 Кбит встроенной памяти;
• 8 PLL;
• Интерфейсы JTAG и режим AS;
• Конфигурационная память EPCS64;
• Встроенный загрузочный кабель USB Blaster;
• 128 МБ SDRAM;
• 4 SSDRAM;
• 64 МБ Flash;
• Слот для SD карты;
• Ethernet 10/100/1000 Мбит/с;
• Разъем HSMC;
• 40-выводной разъем расширения;
• Разъем VGA;
• VGA ЦАП;
• Интерфейс RS-232 с разъемом DB-9;
• Осциллятор 50 МГц;
• SMA разъем для подключения внешнего источника тактового сигнала;
• LCD дисплей 16x2;
• 18 переключателей;
• 4 тактовые кнопки;
• 18 красных и 9 зеленых светодиодов;
• 8 семисегментных индикаторов;
• ИК приемник;
• TV декодер(NTSC/PAL/SECAM).

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Terasic

Опубликовано: 17.01.2014
