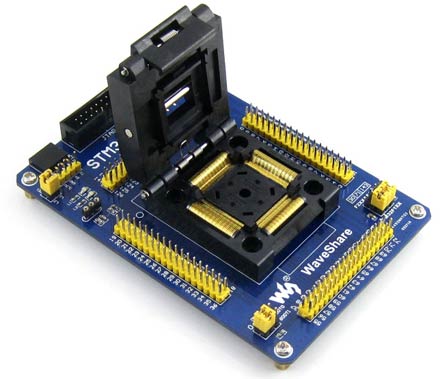

Адаптер STM32-QFP144 для автономного программирования микроконтроллеров STM32 в корпусе QFP-144

STM32-QFP144 – адаптер для автономного программирования, разработанный специально для 32-битных микроконтроллеров компании STMicroelectronics, выполненных в корпусе QFP144 с шагом 0,5 мм. Использование адаптера STM32-QFP144 совместно с программаторами-отладчиками ST-LINK/V2, TE-ST-LINK или J-LINK позволит быстро и легко запрограммировать небольшую партию микроконтроллеров при мелкосерийном производстве радиоэлектронной аппаратуры.

Адаптер имеет стандартный интерфейс для внутрисхемного программирования JTAG/ SWD, позволяющий подключать внешний программатор-отладчик и разъем UART для программирования через последовательный порт. Все выводы микроконтроллера доступны на штыревых разъемах, поэтому адаптер может использоваться при макетировании и отладке.

Адаптер поддерживает микроконтроллеры STM32 в корпусе QFP144 с выводами, совместимыми с:

• STM32F10xZ серией (STM32F103ZE, STM32F100ZC и т.д.);
• STM32L1xxZ серией (STM32L151ZC, STM32L151ZD и т.д.);
• STM32F2xxZ серией (STM32F207ZG, STM32F215ZG и т.д.);
• STM32F4xxZ серией (STM32F407ZG, STM32F415ZG и т.д.).

Отличительные особенности:

• сокет для корпуса QFP144;
• интерфейс JTAG/ SWD;
• интерфейс USART для программирования и отладки;
• стабилизатор напряжения 3,3 В;
• разъем для подключения внешнего источника питания +5 В;
• джамперы для выбора серии микроконтроллеров;
• часовой кварц;
• выводы МК вынесены на штыревые разъемы.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Wvshare

Опубликовано: 19.02.2014
