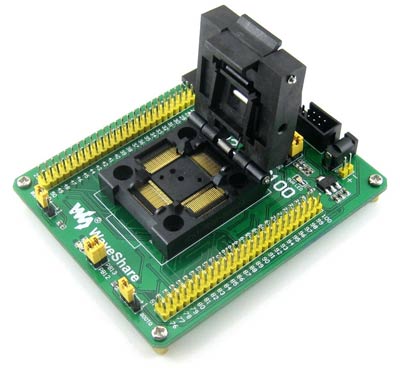

Адаптер STM32-QFP100 для автономного программирования микраконтроллеров STM32 в корпусе QFP-100

STM32-QFP100 – адаптер для автономного программирования, разработанный специально для 32-битных микроконтроллеров компании STMicroelectronics, выполненных в корпусе QFP100 с шагом 0,5 мм. Использование адаптера STM32-QFP100 совместно с программаторами-отладчиками ST-LINK/V2, TE-ST-LINK или J-LINK позволит быстро и легко запрограммировать небольшую партию микроконтроллеров при мелкосерийном производстве радиоэлектронной аппаратуры.

Адаптер имеет стандартный интерфейс для внутрисхемного программирования JTAG/SWD, позволяющий подключать внешний программатор-отладчик, и разъем UART для программирования через последовательный порт. Все выводы микроконтроллера доступны на штыревых разъемах, поэтому адаптер может использоваться при макетировании и отладке.

Адаптер поддерживает микроконтроллеры STM32 в корпусе QFP100 с выводами, совместимыми с:

• STM32L1xxV серией (STM32L151VB, STM32L152VB, и т.д.);
• STM32F1xxV серией (STM32F103VE, STM32F100VE, и т.д.);
• STM32F2xxV серией (STM32F207VC, STM32F215VC, и т.д.);
• STM32F3xxV серией (STM32F303VC, STM32F373VB, и т.д.);
• STM32F4xxV серией (STM32F407VG, STM32F415VG, и т.д.);

Отличительные особенности:

• сокет для корпуса QFP100;
• интерфейс JTAG/SWD;
• интерфейс USART для программирования и отладки;
• стабилизатор напряжения 3,3 В;
• разъем для подключения внешнего источника питания +5 В;
• джамперы для выбора серии микроконтроллеров;
• часовой кварц;
• выводы МК вынесены на штыревые разъемы.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Wvshare

Опубликовано: 28.02.2014
