Отладочный комплект Open128M Package B на основе микроконтроллера семейства AVR ATmega128 с набором плат расширения

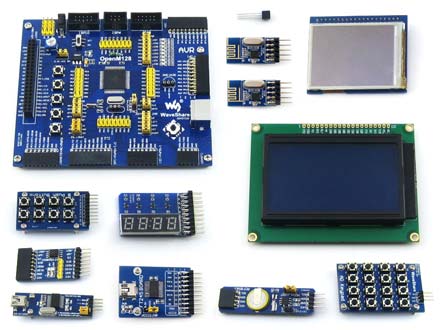

OpenM128 Package B – отладочный комплект от компании Waveshare на основе микроконтроллера ATMEL ATmega128 с широким набором периферии для специальных приложений. Модульность и открытый дизайн делают его идеальным для разработки различных приложений на основе МК семейства AVR.

OpenM128 Package B – отладочный комплект от компании Waveshare на основе микроконтроллера ATMEL ATmega128.

В основе набора отладочная плата OpenM128 из комплекта OpenM128 Standart Package.

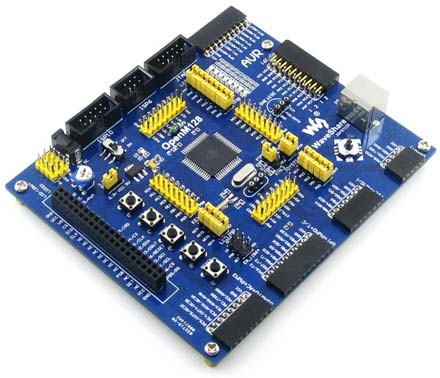

Отладочная плата OpenM128

На плате установлены:

микроконтроллер ATmega128A-AU (корпус TQFP64);
AMS1117-3.3 - стабилизатор напряжения 3,3 В;
выключатель питания;
индикатор питания;
светодиоды – для индикации статуса линий портов и/или состояния программирования;
кнопки пользователя - для тестирования линий портов и/или управления программированием;
джойстик: пять позиций;
кнопка сброса;
кварцевые резонаторы: 7.3728M & 32.768K;
подстроечный резистор для регулировки контрастности LCD12864;
разъемы для подключения различных периферийных плат;
интерфейс PS/2 для подключения клавиатуры/ мыши;
интерфейс цветного графического дисплея для подключения цветного графического дисплея 2.2'' с сенсорной панелью (управление по SPI);
интерфейс графического точечного матричного дисплея для подключения матричного LCD, такого как LCD12864 (3.3 V синяя задняя подсветка);
разъем питания 5V DC;
разъем для пользовательского кварцевого резонатора;
VCC power in put/out: вход/выход источника питания для подключения внешних плат;
MCU pinsconnector: все выводы МК доступны на разъемах расширения отладочной платы;
интерфейс программирования ISP6 interface;
интерфейс программирования ISP10;
интерфейс отладки JTAG для программирования/ отладки;
комплект джамперов для установки различных режимов, параметров и т.д. отладочной платы.

Отличительные особенности:

микроконтроллер ATmega128A-AU (корпус TQFP64);
широкий набор периферийных модулей;
CD диск: ПО (AVR Studio и др.), демокоды (GCC AVR), схема, документация по МК AVR и др.;
(GCC AVR), схема, документация по МК AVR и др.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Опубликовано: 11.03.2014
