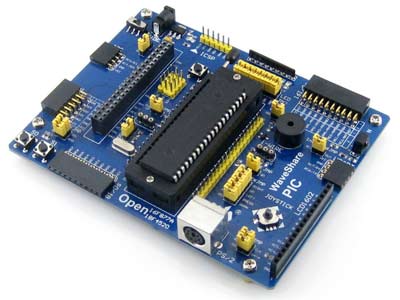

Отладочный набор Open16F877A Standard на базе микроконтроллера PIC16F877A с возможностью подключения внешних оценочных модулей

Open16F877A Standard – отладочная плата на базе популярного микроконтроллера PIC16F877A поможет в кратчайшие сроки изучить возможности семейства микроконтроллеров PIC16F и начать создавать на его основе собственные решения. Плата имеет богатые возможности по функциональному расширению и будет полезна как начинающим разработчикам, только приступившим к изучению программирования микроконтроллеров, так и профессионалам, которым необходимо в сжатые сроки создать многофункциональное устройство на проверенной архитектуре.

Помимо самого микроконтроллера, плата включает в себя встроенный стабилизатор напряжения, кварцевый осциллятор, джойстик, буззер, светодиоды, разъем PS/2. Плата имеет возможность подключения внешних оценочных модулей WaveShare благодаря вынесенным на стандартные разъемы интерфейсам SPI, I2C, UART и др. Кроме того, Open16F877A Standard позволяет гибко подстраивать аппаратную часть, в том числе, благодаря возможности подключения внешнего кварца, отличного от 4 МГц, а так же многочисленным джамперам.

Отладочная плата Open16F877A Standard не имеет встроенного эмулятора. Для программирования и отладки необходимо использовать внешние отладчики DV164120, DV164131 (с разъемом ICSP) либо DV164035 (с разъемом RJ-12), подключив его через переходник PIC-ICSP.

Отладочная плата Open16F877A Standard, благодаря колодке с нулевым усилием, установленной на плату, может быть использована для программирования небольших партий микроконтроллеров с помощью внешнего программатора, подключенного через разъем ICSP.

Отличительные особенности:

• микроконтроллер PIC16F877A;
• кварцевый осциллятор 4 МГц;
• стабилизатор напряжения;
• светодиоды;
• джойстик;
• буззер;
• разъемы с интерфейсами I/O, SPI, I2C, UARTи др.;
• интерфейс PS/2;
• разъем для подключения LCD дисплея;
• разъем для подключения внешнего источника питания;
• разъем для подключения внешнего кварца;
• разъем ICSP для подключения внешнего программатора-отладчика.

Программное обеспечение, документация и примеры кодов доступны для скачивания с нашего FTP-сервера.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Wvshare

Опубликовано: 20.03.2014
