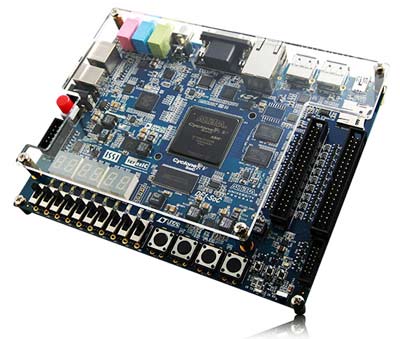

Отладочный комплект DE1-SoC для высокопроизводительных решений
DE1-SoC – отладочный комплект представляет собой мощную аппаратную платформу, построенную на основе ALTERA System-on Chip (SoC) FPGA, которая является комбинацией новейшего встроенного двухъядерного процессора Cortex-A9 и ведущей в отрасли программируемой логики. Теперь разработчики могут использовать мощь переконфигурируемой системы в сочетании с высокой производительностью и низким потреблением процессора. Системы на кристалле (SoC) от компании ALTERA интегрируют в себе процессор на основе ARM, интерфейсы, периферию и память, органически связанные с ПЛИС FPGA. Отладочная плата DE1-SoC включает в себя высокоскоростную память DDR3, аудио- и видео-интерфейсы, Ethernet и многое другое. Комплект содержит все компоненты, необходимые для его использования в сочетании с компьютером (операционной системой Microsoft Windows XP и выше).

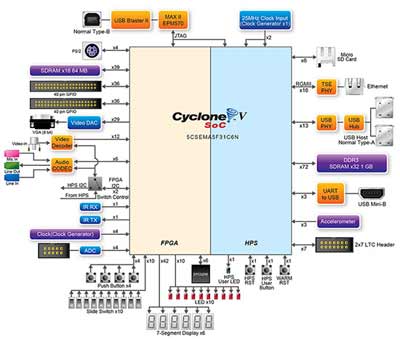

Структурная схема платы DE1-SoC
Аппаратные особенности платы позволяют пользователю в кратчайшие сроки создать собственное решение в широком спектре применений: от простейших проектов со стандартной периферией до сложнейших мультимедийных проектов.
Отличительные особенности:
- установлена микросхема Cyclone V SoC 5CSEMA5F31C6;
- двухъядерный Cortex-A9 (HPS);
- 85K элементов программируемой логики;
- 4,450 Kbits встроенной памяти;
- 6 фракционных ФАПЧ (Fractional PLLs);
- 2 контроллера памяти;
- установлена микросхема EPCQ256;
- на плате установлен USB BlasterII;
- 64 MB (32Mx16) SDRAM on FPGA;
- 1GB (2x256Mx16) DDR3 SDRAM on HPS;
- MicroSD Card Socket on HPS;
- два порта USB 2.0 Host (ULPI интерфейс с USB разъемом типа A);
- USB-UART (разъем microUSB type B);
- 10/100/1000 Ethernet;
- PS/2 mouse/keyboard;
- IR Emitter/Receiver;
- два 40-pin разъема расширения;
- один 10-pin разъем ADC;
- один LTC разъем (один последовательный периферийный интерфейс (SPI) Master , один I2C и один GPIO интерфейс);
- 24-bit CODEC, линейный вход, линейный выход, вход микрофона;
- TV Decoder (NTSC/PAL/SECAM) и входной TV разъем;
- АЦП: разрядность 12 бит, 8 каналов, номинальная скорость выборки 1 MSPS;
- входной диапазон аналогового сигнала 0 ~ 2.5 V или 0 ~ 5V (устанавливается программно);
- 4 пользовательских ключа (FPGAx4);
- 10 пользовательских выключателей (FPGAx10);
- 11 светодиодов пользователя (FPGAx10; HPSx1);
- 2 HPS кнопки сброса (HPS_RST_n and HPS_WARM_RST_n);
- шестиразрядный семисегментный дисплей;
- G-Sensor on HPS;
- 12 V DC разъем питания.
