Отладочная плата MYD-SAMA5D36 с богатым набором коммуникационных интерфейсов и поддержкой промышленного диапазона температур

MYD-SAMA5D36 – отладочный набор c богатым набором периферии, на базе высокоэффективного ARM Cortex-A5 микропроцессора ATSAMA5D36 от Atmel, работающего на частоте до 536 МГц. Плата отладочного набора MYD-SAMA5D36 состоит из процессорного модуля MYC-SAMA5D36 и дочерней платы, содержащей большое количество разъемов и интерфейсов. Подобный дизайн обладает колоссальной гибкостью и в случае необходимости позволит разработчикам создать собственное решение с требуемым набором периферийных интерфейсов на базе уже существующего дизайна.

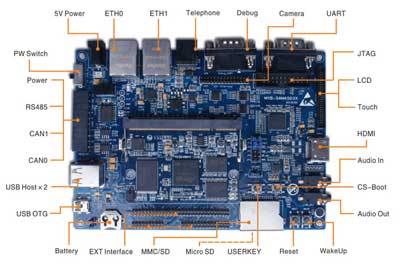

Микропроцессорный модуль MYC-SAMA5D36 для подключения к дочерней плате использует 200-выводной разъем SO-DIMM и помимо самого процессора ATSAMA5D36 содержит 512 МБ DDR2 SDRAM, 256 MБ Nand Flash, 4 МБ Data Flash, 16 МБ Nor Flash и физический Gigabit Ethernet. Дочерняя плата содержит вынесенные на нее периферийные интерфейсы, среди которых последовательный порт, USB Host, USB OTG, RS-485, 2 xEthernet, 2 xCAN, слот SD/MMC карты памяти, слот для MicroSD карты памяти, разъем для подключения LCD дисплея, интерфейс HDMI, аудио-вход и выход и др.

Отладочная плата обеспечивается готовыми к запуску образами операционных систем Linux 3.6.9 и Android 4.0.4. Плата поставляется с пакетом программного обеспечения, подробной документацией в формате PDF, даташитами, руководством пользователя и необходимым набором аксессуаров. Дополнительно к отладочному набору можно подключить внешний сенсорный LCD дисплей с диагональю 4,3” (MY-LCD43TP) или 7” (MY-LCD70TP).

Плата найдет свое применение при создании решений в следующих областях:

промышленная автоматизация;
бытовая техника;
HMI решения;
измерительные устройства;
автоматизация зданий и системы «умный дом».

Внимание: отладочный набор MYD-SAMA5D36 и процессорный модуль MYC-SAMA5D36 выполнены в стандартном температурном диапазоне. Для заказа доступны модули и платы с промышленным температурным диапазоном -40…+85 °C. HDMI чип, установленный на плату, поддерживает расширенный температурный диапазон -20…+85 °C.

Отличительные особенности:

микропроцессор ATSAMA5D36, ARM Cortex-A5, до 536 МГц;
512 МБ DDR2 SDRAM;
256 МБ Nand Flash;
4 МБ Data Flash;
16 МБ Nor Flash;
слот MMC/SD карты памяти;
слот MicroSD карты памяти;
последовательный порт RS-232 для отладки (разъем DB-9);
последовательный порт RS-232 (разъем DB-9);
последовательный порт RS-485 (10-выводной разъем);
2 x USB Host HS;
1 x USB OTG (mini USB);
1 x 10/100/1000Mbps Ethernet;
1 x 10/100Mbps Ethernet;
2 x CAN;
1 xHDMI (драйвер без исходных текстов);
1 xинтерфейс камеры (драйвер на данный момент не поддерживается);
1 xтелефонный интерфейс (драйвер на данный момент не поддерживается);
аудио-вход/выход;
1 xLCD интерфейс;
1 x 4-выводной интерфейс сенсорной панели;
стандартный ARM JTAG разъем;
кнопки Reset, WakeUp;
две кнопки пользователя;
два индикатора питания (платы и процессорного модуля);
светодиод пользователя;
2 разъема расширения с вынесенными интерфейсами 2xSPI, 2xI2C, 1xPWM, 4xADC, 41xGPIO;
поддержка операционных систем Linux и Android;
габаритные размеры дочерней платы 54x110 мм;
габаритные размеры процессорного модуля 45x67,6 мм;
напряжение питания 5 В @ 2 A;
диапазон рабочих температур 0…70 °C и -40…+85 °C.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Myir

Опубликовано: 26.03.2014
