Набор интерфейсных плат DVK530 DVK531 Package расширяющий возможности BeagleBone-Black

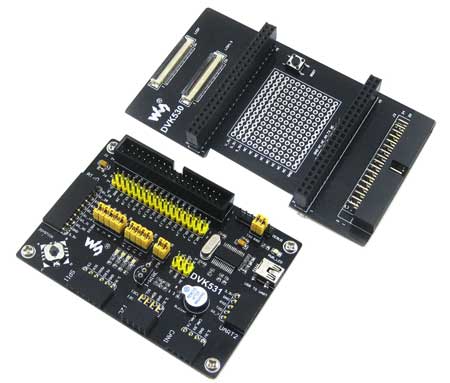

DVK530 DVK531 Package – набор плат расширения для использования совместно с популярным миникомпьютером BeagleBone-Black. В состав набора входит плата DVK530, являющаяся интерфейсной платой для BeagleBone-Black и подключаемая к ней плата DVK531, являющаяся платой расширения. Набор найдет свое применение при изучении возможностей платы BeagleBone-Black и поможет создать на его основе решения в таких областях применения, как системы «Умный дом», системы управления, мультимедийные системы и т.д.

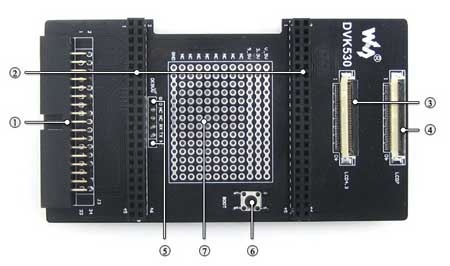

Плата DVK530 включает в себя разъем для подключения миникомпьютера BeagleBone-Black, разъем для подключения платы DVK531, отладочный интерфейс, два разъема для подключения дисплея (4,3” и 7”), кнопку загрузки с MicroSD карты и площадку для макетирования.

1 – разъем DVK531, 2 – разъем подключения BeagleBone-Black, 3 – разъем подключения дисплея 4,3”, 4 – разъем подключения дисплея 7”, 5 – отладочный интерфейс, 6 – кнопка загрузки с MicroSD карты, 7 – площадка для макетирования.

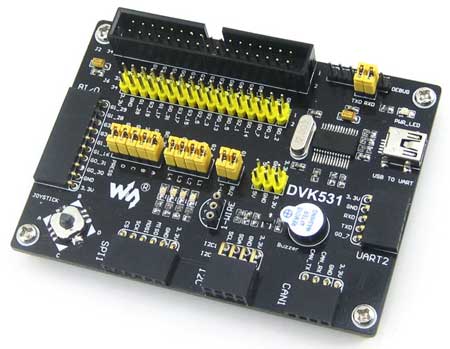

Плата DVK531 включает в себя стандартные интерфейсы и разъемы для подключения оценочных плат датчиков и интерфейсов, среди которых SPI, CAN, I2C, интерфейс I/O, UART, 1-Wire, и др.

Набор DVK530 DVK531 Package обеспечивается кодами примеров для работы со светодиодами, буззером, кнопками, джойстиком, датчиком температуры, часами реального времени, магнетометром, внешней DataFlash, CAN трансивером, интерфейсом RS-485, USB-UART преобразователем, дисплеями и т.д.

Отличительные особенности:

• совместимость с BeagleBone-Black;
• разъем для подключения дисплея (4,3” и 7”);
• USB-UART преобразователь;
• интерфейсы SPI, CAN, I2C, интерфейс I/O, UART, 1-Wire, и др;
• джойстик;
• буззер;
• светодиоды.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Wvshare

Опубликовано: 21.05.2014
