Оценочный комплект BB Black ACCE B на основе плат расширения DVK530 и DVK531, жидкокристаллического индикатора 7" с сенсорной панелью и широкого набора дополнительных плат и аксессуаров

BB Black ACCE B – оценочный комплект для отладочной платформы BeagleBone Black на основе плат расширения DVK530 и DVK531, жидкокристаллического индикатора 7" с сенсорной панелью и набора дополнительных плат (например, USBWIFIBL-150UMRTL8188, USB Камера OV7670 и др.).

Внимание! Отладочная платформа BeagleBone Black (BB Black) в комплектBB Black ACCE B не входит!

Соединение плат осуществляется в следующей последовательности:

BB Black ? DVK530 ? DVK531.

Плата расширения DVK530

1. Разъем для подключения платы расширения DVK531.
2. Разъем для подключения BB Black, 46 контактов.
3. Разъем для подключения LCD 4.3" с резистивной сенсорной панелью.
4. Разъем для подключения LCD 7" с резистивной сенсорной панелью.
5. Разъем DEBUG: для отладки BB Black и подключения приборов с последовательным интерфейсом.
6. Кнопка BOOT для загрузки с SD карты.
7. Монтажная площадка: шаг 2.54 мм.

Плата расширения DVK531

1. Разъем для подключения платы расширения DVK530.
2. Интерфейс 8 I/O для подключения ряда модулей, работающих с линиями ввода/вывода, например, клавиатура на основе 8 кнопок.
3. Интерфейс SPI: позволяет просто подключать модули с интерфейсом SPI, например, AT45DBXX Dataflash и др.
4. Интерфейс ONE-WIRE: позволяет просто подключать приборы с интерфейсом ONE-WIRE (корпус TO-92), например, датчик температуры (DS18B20), электронная метка 1-Wire сети (DS2401), и др.
5. Интерфейс I2C: для подключения модулей с интерфейсом I2C, например, часов реального времени PCF8563 RTC Module, магнитометра MAG3110 Board, и др.
6. Интерфейс CAN: для соединения с модулями CAN, например, такими как SN65HVD230 CAN Board, и др.
7. Интерфейс UART: для подключения к модулям UART, таким как RS485 Board (3.3V), RS232 Board и др.
8. Разъем USB (USB – UART).
9. Интерфейс UART: для подключения к интерфейсу DEBUG.
10. Интерфейс DEBUG: отладочный интерфейс BB Black позволяет подключать приборы с последовательным интерфейсом.
11. Разъем расширения.
12. Вход/ выход источника питания 5V/3.3 V: обычно используется как выход, контакт GND для пользовательских плат.
13. PL2303A: конвертер USB – UART, установлен на плату.
14. Кварцевый резонатор 12M для PL2303A.
15. Индикатор питания.
16. Пользовательские светодиоды.
17. Пятипозиционный джойстик.
18. Зуммер.
19. Джамперы джойстика.
20. Джамперы пользовательских светодиодов.
21. Джампер ONE-WIRE.
22. Джампер зуммера.

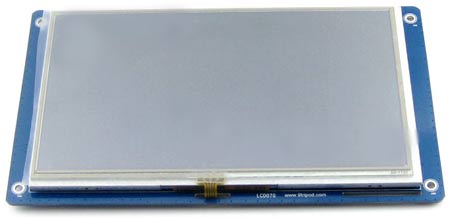

LCD 7" с сенсорной панелью

Подробную информацию можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Опубликовано: 27.05.2014
