Одноплатный компьютер SBC8140 Single Board Computer для широкого круга применений

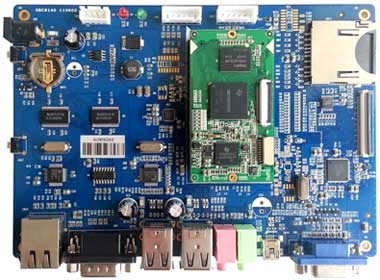

SBC8140 Single Board Computer – одноплатный компьютер, выполненный на базе популярного микропроцессорного модуля MINI8510 PROCESSOR CARD. Одноплатный компьютер SBC8140 Single Board Computer ориентирован на приложения, требующие обработки видео высокой четкости и больших массивов данных, и найдет применения в таких областях как 2D/3D игровые консоли, портативные устройства, промышленное оборудование высокого класса, медицинское оборудование, системы "умный дом" и др.

Для полноценной работы с аудио и видеоприложениями плата содержит следующие периферийные модули и интерфейсы: VGA, разъем для подключения 7” или 4,3” дисплея, аудиовход/выход, 4 интерфейса USB Host, USB OTG, последовательный порт с разъемом DB-9 для отладки, Ethernet, 2 интерфейса UART (с уровнями TTL и RS-232), слот для SD-карты, часы реального времени с возможностью подключения батареи резервного питания.

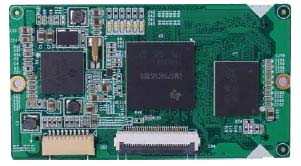

Процессорный модуль MINI8510 PROCESSORCARD выполнен на базе процессора DM3730 от Texas Instruments с ядром ARM Cortex-A8 (тактовая частота 1 ГГц) и DSP ядром C64x+ 800 МГц. Он аппаратно совместим с модулями Mini8100, поэтому разработчикам, использующим устаревшие модули Mini8100, будет легко перейти на модули Mini8510 и использовать их для своих встраиваемых решений, повысив общую производительность. На модуль установлены 256 МБ DDR SD RAM и 512 МБ NAND Flash. Так же имеется 30-выводной FFC разъем для подключения камеры и 10-выводной разъем JTAG. На внешние пины выведены 2 канала SPI, шина GPMC, 3 канала 5-проводного UART, 1 канал USB HS, аудиовход/выход.

Одноплатный компьютер SBC8140 Single Board Computer поставляется в комплекте с BSP и образами операционных систем Window CE 6.0.net и Linux 2.6.32 со всеми необходимыми драйверами, многие из которых включены в исходный код.

Отличительные особенности:

• процессор DM3730, ARM Cortex-A8 (1 ГГц), DSP C64x+ 800 МГц;
• 256 МБ DDR SDRAM, 166 МГц;
• 512 МБ NAND Flash, 16 МБ;
• разъем VGA;
• разъем для подключения 7” или 4,3” дисплея;
• аудиовход/выход;
• 4 x USB Host;
• USB OTG;
• последовательный порт с разъемом DB-9 для отладки;
• Ethernet 10/100 Мбит, разъем RJ-45;
• 2 интерфейса UART (с уровнями TTL и RS-232);
• слот для SD-карты;
• часы реального времени с возможностью подключения батареи резервного питания.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Embest

Опубликовано: 04.06.2014
