Отладочная плата Open205R-C Package A для серии микроконтроллеров STM32F205R с широким набором стандартных интерфейсов.

Open205R-C Package A – отладочная плата на основе микроконтроллера STM32F205RBT6 и широкого набора стандартных интерфейсов состоит из материнской платы и платы микроконтроллера Core205R и поддерживает дальнейшее расширение с использованием различных интерфейсных плат для конкретных приложений. Модульность и открытый дизайн делает ее идеальной для разработки приложений на основе микроконтроллеров серии STM32F2.

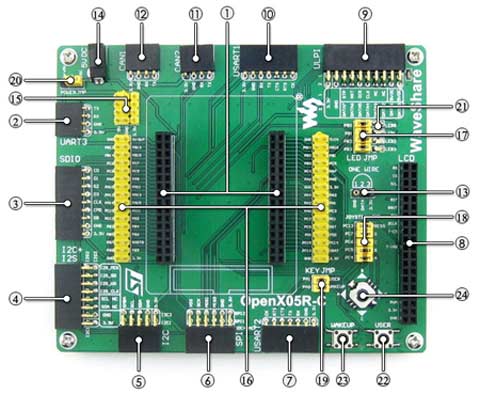

Отличительные особенности материнской платы:

1. разъем для платы микроконтроллера Core205R;
2. интерфейс UART3 для упрощения подключения модулей RS232, USBTO 232, и др.;
3. интерфейс SDIO для подключения модуля MicroSD с более быстры доступом, чем интерфейс SPI;
4. I2S2/ I2S3/ I2C1 для подключения I2S периферии, такой как модуль Audio;
5. I2C1/ I2C2 interface: для упрощения подключения периферии I2C, такой как расширитель I/O (PCF8574), FRAM (FM24CLxx), и др.;
6. интерфейс SPI1/SPI2 + AD/DA:
   • для упрощения подключения к SPI периферии, такой как DataFlash (AT45DBxx), SDcard, модуль MP3, и др.,
   • SPI1 поддерживает подключение к модулю AD/DA;
7. интерфейс USART2 для упрощения подключения к RS232, RS485, USBTO 232, и др.;
8. интерфейс LCD для подключения LCD с сенсорной панелью;
9. ULP Iinterface для подключения высокоскоростной USB периферии (в архитектуру STM32F205R интегрирован USB HS контроллер без устройства физического уровня PHY);
10. UART1 interface для упрощения соединения к RS232, USBTO 232, и др.;
11. CAN2 интерфейс удобен для соединения с аксессуарными платами, оснащенными CAN;
12. CAN1 интерфейс удобен для соединения с аксессуарными платами, оснащенными CAN;
13. ONE-WIRE интерфейс для упрощения подключения к приборам ONE-WIRE (в корпусе TO-92), таким, как датчик температуры (DS18B20), электронная метка ONE-WIRE сети (DS2401), и др.;
14. разъем питания 5V DC;
15. вход/выход питания 5 V/3.3 V: обычно используется как выход; вывод земли используется также для работы с другими приборами;
16. разъем с выводами MCU: VCC, GND и все линии портов I/O доступны для подключения к различным платам расширения;
17. джамперы светодиодов:
    • включенный джампер по умолчанию применяется в демокодах,
    • выключенный - для пользовательских подключений;
18. джампер джойстика:
    • включенный – для использования с демокодами,
    • выключенный – для пользовательских решений;
19. джампер кнопки User key/Wake-Up:
    • включенный – используется по умолчанию для демокодов,
    • выключенный – для пользовательских решений;
20. джампер питания 5 V: выбор питания от ядра или от источника 5 VDC;
21. светодиоды: удобны для индикации состояния линий I/O и/или состояния процесса программирования;
22. User key: удобен для работы с I/O и/или взаимодействии с управляющим кодом;
23. кнопка Wake-Up: выход микроконтроллера STM32 из спящего режима, также может использоваться как обычная пользовательская кнопка.
24. пятипозиционный джойстик удобен для работы с линиями микроконтроллера I/O

Отличительные особенности платы микроконтроллера:

1. Высокопроизводительный микроконтроллер STM32F205RBT6:
   • ядро: Cortex-M3 32-bit RISC,
   • рабочая частота: 120 MHz (150 DMIPS/1.25 DMIPS/MHz),
   • рабочее напряжение: 1.8 V-3.6 V,
   • корпус: LQFP64,
   • память: 128 kB Flash, 64+4 kB SRAM,
   • коммуникационные интерфейсы MCU:
     • 3xSPI, 4xUSART, 2xUART, 2xI2S, 3xI2C, 1xSDIO, 2xCAN
     • 1xUSB 2.0 HS/FSdevice/host/OTGконтроллер с разделенным DMA, на чипе полноскоростное устройство PHY
     • 1 xUSB HS ULPI (требуется внешнее устройство PHY),
   • AD & DA преобразователи: 3 x AD (12-bit, 1?s, shares 16 channels); 2 x DA (12-bit)
   • отладчик/программатор: поддерживает JTAG/SWD (serialwiredebug) интерфейсы, поддержка IAP;
2. AMS1117-3.3: стабилизатор напряжения питания 3.3 V;
3. MIC2075-2: переключатель питания для USB приложений;
4. переключатель источника питания - от внешнего источника 5 Vin или от USB;
5. выбор режима загрузки, для конфигурирования вывода BOOT0;
6. индикатор питания;
7. светодиод VBUS;
8. кнопка сброса;
9. кварцевый резонатор 25 МГц;
10. кварцевый резонатор 32.768 КГц для внутренних часов (RTC) с калибровкой;
11. интерфейс JTAG/SWD для отладки/программирования;
12. разъем USB, используется для USB соединения между PC и отладочной платой;
13. расширитель выводов: MCU, VCC, GND и все выводы I/O доступны на разъеме;
14. выводы разъема 5 Vin; 5 V источника питания требуются, когда используется USB HOST/OTG;
15. джампер USB:
    • джампер включен при использовании USB,
    • выключенный джампер – для отключения связанных линий портов I/O;
16. джампер выбора VBAT:
    • включенный джампер для использования системного источника питания,
    • выключенный джампер использования внешнего источника питания, такого как батарея.

Внимание! Отладочная плата Open205R-C поддерживает программирование с использованием STM32 UART загрузчика. Плата USB-UART включена в комплект поставки. Для отладки требуется внешний эмулятор.
